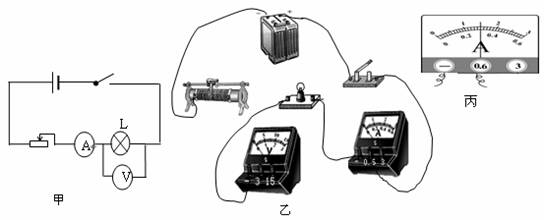

17．(7分)在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“3.4V” 字样。小红设计了实验电路图，如图甲所示，并连接了部分实验电路，如图乙所示。

(1)请帮助小红完成实验电路的连接。

(2)连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出现故障的原因：___________________。

(3)排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为_________A，则小灯泡的额定功率为_____________W。

(4)假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成实验，你认为如何操作__________________________________。

16．2006年3月1日起，我国彩电能效新标准开始实施，待机功率高于9瓦的彩电不能再进入市场销售。摁下彩电遥控器的待机开关，使彩电处于待机状态时，彩电仍在消耗电能。若每台彩电待机功率为9瓦，每天待机按20小时计算，一台彩电每天因待机消耗的电能为________度；这么多电能可供一盏25瓦台灯正常工作_________小时。

15．如下图所示的电路，用电器的电阻R₀＝30欧，要求通过它的电流能在100-200 毫安　　　

的范围内变化，则选用的电源电压最小应为_______伏，电路中所用滑动变阻器的阻值变化范围应为_______ 欧。

14．某同学做“研究凸透镜成像规律”的实验，当他将蜡烛、透镜、光屏的位置调节到屏上出

现一个清晰的像时，发现光屏上的像比较小，为了获得较大的像，在不改变透镜位置的情况下，他应进行的操作是：①___________________；②__________________，直至光屏上出现清晰的像为止。

13．皮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些，皮

球上升的过程重力势能　　　　 ，皮球在整个运动过程中的机械能　　　　 (选填“增加”、“减少”或“不变”)．

12．在下图所示装置中，重为29.4牛的物体在拉力F作用下，5秒内在水平桌面上匀速前进了50厘米，此时弹簧测力计的示数是4牛，测力计重、绳重、滑轮重及摩擦不计，则物体的质量为　　　　 千克，物体与水平桌面间的摩擦力f为　　　　 牛，拉力F为　　　 牛， 拉力F做的功W为　　　　 焦，拉力F的功率P为　　　 瓦。

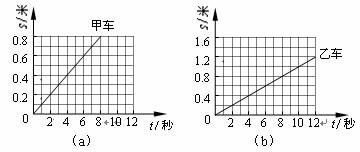

11．如图(a)、(b)所示为甲、乙两辆电动小车作匀速直线运动的路程-时间图像，由图像可知甲车的速度是＿＿＿＿＿米/秒，甲车的速度＿＿＿＿乙车(选填“大于”、“小于”或“等于”)。　　　

10．有些公共场所的照明灯很容易坏，为了延长灯泡的使用寿命，将两只完全相同的

“PZ220-40”的灯泡串联在220V的照明电路中，假若灯丝的电阻恒定不变，那么其中一只灯泡工作时消耗的功率是(　　 )

A．80W　　　　　 B．40W　　　　　 C．20W　　　　 D．10W

9．将两只额定电压相同的灯泡L₁、L₂串联在电路中，闭合开关S后，发现灯泡L₁较亮，灯泡L₂较暗，此现象说明(　　 )

A．灯泡L₁的阻值大于灯泡L₂的阻值

B．灯泡L₁的额定功率大于灯泡L₂的额定功率

C．灯泡L₁两端的电压小于灯炮L₂两端的电压

D．通过灯泡L₁的电流大于通过灯炮L₂的电流

8．如下图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是(　　 )

　　 A．电阻R断路　　　 B．电阻R短路　　　 C．灯L断路　　　 D．灯L短路
