27．(8分)你见过戴着面罩或墨镜的工人进行电焊作业吗？电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。

(1)电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量(长时间通电时的最大安全电流)如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线？‘

(2)焊条熔点为1100℃，比热容为0.4×10³J／(kg·℃)。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗？

(3)电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。

26．(9分)如图所示，电源电压恒为24V，小灯泡标有“6V、3W”字样，定值电阻R₂的阻值为24，当S闭合，S₁、 S₂都断开且滑片P移到滑动变阻器的中点时，灯L正常发光。

(1)灯泡L的电阻是多少？

(2)滑动变阻器的最大阻值是多少？

(3)当S₁、S₂都闭合时，调节滑动变阻器，使整个电路消耗的总功率最小，这个最小值是多少？

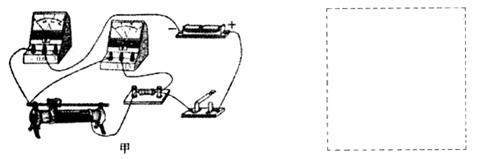

25．(8分)为探究电流与电压、电阻的关系，小明将实物连接成如图甲所示的电路。

(1)请你指出图甲中连接的错误之处：

①　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)请你将正确的电路图画在虚线框内。

(3)电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节　　　　　　　　 ，使定值电阻两端的电压　　　　　　　　　 。

(4)图乙是实验中电流表的某次示数，则电流是　　　　　　　　 A。要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向　　　　 移动。

24．(8分)为了比较水和沙子的容热本领大小，小明做了如图所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下：

(1)在此实验中，用加热时间的长短来表示物质　　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)分析上表中的实验数据可知：质量相同的水和沙子，升高相同的温度时，水吸收的热量　　　　　　　　　 (选填“大于”、“等于”或“小于”)沙子吸收的热量。

(3)如果加热相同的时间，质量相同的水和沙子，　　　　　　　　　 (选填“沙子”或“水”)升高的温度更高。

(4)实验中有些同学发现：刚开始加热时，情况与(3)结论不符．你认为可能的原因是：　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

23．(4分)国家为了解决“三农”问题，大规模进行了农村电网改造，使得农民家中的灯泡变亮了，村里的电机正常工作了．农业生产力水平提高了。这项改造的内容之一就是把原来输电线路中较细的电线换成较粗的电线。

请你分析农民家中灯泡变亮的原因。

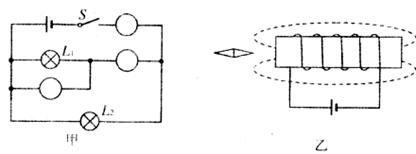

22．(3分)在图乙中，标出通电螺线管和小磁针的N、S极及磁感线的方向。

21．(3分)在图甲中的“○”里填上适当的电表符号，使之成为正确的电路图。

20．小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50 2A”字样，小灯泡标有“0.3A”字样，估计小灯泡的额定功率在1.2瓦以上。他正确连接电路，闭合开关，移动变阻器的滑片，当观察到电流表的示数为　　　　　　　　　 安时，小灯泡正常发光。此时电压表的示数如下图所示，变阻器的滑片恰好在中点上(即它接入电路的电阻为25欧)。小灯泡的额定电压为　　　　　　　 伏，额定功率为　　　　　 　 瓦，所用的电源电压为　　　　　 　 伏。

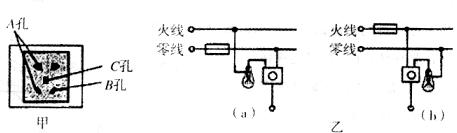

19．甲图是一个家庭电路中常用的插座，其中A孔应接　　　　　　　 线，B孔应接　　　　　　　　 线，C孔应接　　　　　　　 线。乙图是某同学连接的两个家庭电路，其中正确的是　　　　　 　 。

18．条形码扫描器已广泛应用于商业、邮政、交通等行业，在条形码扫描器内有由发光二极管、光敏二极管等元件组成的电路。这些元件都是由　　　　　　　　　　　　　　 材料制成的。
