24．在测定额定电压为2．5V的小灯泡功率的实验中。

(1)如上图所示是小明同学已连好的电路，但电路中有一根导线连接错误，请你把错误的连接线改正过来。(在连错的导线上画“×”，并在原图上画出正确的接线)(2分)

(2)图中甲表是　　　　　 表。(2分)

(3)同组的小华改正电路后，刚一试触就发现电流表的指针迅速摆过最大刻度，请写出两种可能的原因：(4分)

①　　　　　　　　　　　　　　　　　　　　　　　 。

　　 ②　　　　　　　　　　　　　　　　　　　　　　　 。

(4)实验中小明和小华测得五组实验数据，记录在下表中．

请你仔细分析实验数据，回答下列问题：(4分)

①小灯泡的额定功率为　　　　　 W。

②你能发现的规律是　　　　　　　　　　　　　　　　　　　 。

23．物理课上老师建议大家自己想办法测测常见物品的密度，小红打算利用家里的生活物品动手测牛奶的密度。能用得上的器材只找到了：弹簧测力计、可乐瓶、茶杯、水、石块，还有一些线绳。请你帮助她设计一个实验方案，并按要求填入下表。(7分)

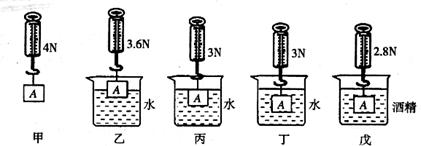

22．在探究“影响浮力大小的因素”这个问题时，某学生做了如下图所示的一系列实验。请你从中选出一些图，针对某一因素进行探究，并通过分析弹簧测力计的示数，说明你探究的结果。(6分)

(1)探究的因素是：　　　　　　　　　　　　　　　　　　　　 。

　　 (2)选用的图是：　　　　　　　　　　　　　　 (填图中的序号)。

　　 (3)探究的结果是：　　　　　　　　　　　　　　　　　　　　　　　　　　 。

21．如下图所示的实验中，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针会发生偏转。在这个闭合电路中，　　　　　　 相当于电源，在物理学中这叫做　　　　　　 现象，能量的转化情况是　　　　　　　　　　　　　 。(3分)

20．在下图所示的电路中，用笔线补上两根导线，要求两灯串联，电压表测L₁两端的电压。

19．画出下图中经凸透镜折射后的光线。

18．如下图所示，重2N的小球正在摆动，请在图中画出小球所受重力的示意图。

17．许多高压输电线是多股绞线拧成的，中心是钢线，钢线的周围是铝线，如下图所示。简要说明这样制作高压输电线的原因。(4分)

16．妈妈从火炉上把正在冒气的高压锅取下来时，放在水池里对高压锅锅盖浇冷水，然后就迅速打开锅盖了。小明很奇怪的问妈妈，往常都把高压锅放置了很久，为什么今天浇冷水就行了呢?请说明其中的物理道理。(4分)

15．如下图所示的电路中，电阻R₁=2，R₂=1，电压U保持不变。当开关S断开时，电流表A的示数为I；当开关S闭合时，电流表A的示数为I’。则I与I’的比值为　　　　 。
