25．“热得快”是用来插入开水瓶中烧开水的电热器，如图所示。小明同学设计了浮球自控开关，当水位降到一定位置时，触点开关自动断开，防止“热得快”被烧坏。乙图是接线盒的放大图。若空开水瓶的质量是1kg；装满水后的总质量为3kg，“热得快”的接线盒上标有“220V 550W”的字样。试求：

(1)装满水时，瓶对桌面产生多大的压力？(g取10N／kg)

(2)若浮球的体积为80cm³，浮球和浮杆共重0.1N，不计浮杆的体积，装满水时，浮球所受的浮力是多大？开关的两个触点之间的压力是多大？

(3)若水的初温是29℃，在1标准大气压下，烧开这瓶水最少需要消耗多少电能？

(4)若在用电高峰期，“热得快”两端电压只有198V，则此时“热得快”的实际功率是多大？

24．某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻(5、10、15各1只)，滑动变阻器l只，开关1个，导线若干；设计的电路图如下图所示。(10分)

(1)这个实验使用了控制变量的方法，其中被控制的变量是　　　　　　　　　 ，滑动变阻器　 R₂的作用是　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

下面是他们获得的一组实验数据：

(2)实验中他们选用的定值电阻阻值为　　　　　　　　 ；

(3)请在坐标系上画出电流随电压变化的图像；

(4)分析表中的数据或图像，你能得出的探究结论：

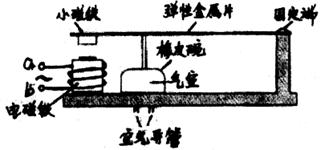

23．小文同学学习了有关物理知识后，设想制作一个电动充气泵，她画出了如图所示的结构示意图，图中E为电流大小和方向都不断变化的交流电。(5分)

(1)你认为小文的设想运用了哪些物理知识？(至少写出3个)

①　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

③　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(2)若电流从电源的a端流入时，小磁铁向下运动，则此时电磁铁的上端为　　　　　 极，小磁铁的下端为　　　　　 　　 极。

22．用撬棒撬起大石头，向上、向下用力都可以，(1)请画出向下用力时动力臂、阻力及阻力臂的示意图；(2)向上或向下用力时，哪一种方式更省力？请你说明具体原因。(5分)

21．如图是公共汽车上用电磁阀控制车门开、关的工作电路图，L₁、L₂是固定的电磁线圈。衔铁T₁、T₂通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。当S接通触点b时，线圈　　　　　　　　 (填“L₁”或“L₂”)具有磁性；吸引衔铁横杆向　　　　　　　 　　 (填“左”或“右”)运动，带动传动装置关闭车门。

20．小明发现，在关闭冰箱门后立即打开冰箱门和过一段时间再打开冰箱门，所用力的大小不同，立即打开冰箱门用力小。他对该现象感到奇怪，经查阅有关资料知：关闭冰箱门后，冰箱内的气体温度降低，气体压强变小。小明家的冰箱门长为60cm，宽为50cm，当冰箱外的大气压为1.0×10⁵Pa时，大气压对冰箱门产生的压力为　　　　　　　　 N，请你举出生活中与之类似的一个现象：　　　　　　　　　　　　　　　　　　　　　　　　　　 。

19．如下图是一种拉杆式旅行箱的示意图，使用时相当于一个　　　　　　　　　 (填“省”或“费”)力杠杆；若箱和物品共重100N，动力臂是阻力臂的5倍，则抬起拉杆的力至少为　　　　　　　　　　　 N。

18．弹簧测力计的下端吊着一个金属球，当系统静止时，弹簧测力计的示数是4N；若将金属球慢慢浸入水中，弹簧测力计的读数将逐渐　　　　　　　 (选填“变大”、“变小”)，金属球受到的浮力将逐渐　　　　 　 (选填“变大”、“变小”)；当金属球的一半浸在水中时，弹簧测力计的示数是2.4N，这时金属球受到的浮力是　　　　　　　　　　 N；当金属球全部浸没在水中后，弹簧测力计的示数是　　　　　　　 N。

17．在学习“声音的产生与传播”时，小明做了以下几个实验：①放在钟罩内的闹钟正在响铃，把钟罩内的空气抽去一部分，听到铃声明显减弱；②使正在发声的音叉接触水面，水面溅起水花：③吹笛子时，手指按住不同的孔变会发出不同的声音。你认为，上述实验中能说明声音产生的原因是　　　　　 　 ；能说明声音传播条件的是　　 　　　 。(填序号)

16．电热器是现代家庭中常用的家用电器。小明家新买了一台热水器，热水器上的铭牌如下表所示：

(1)小明准备同爸爸一起安装热水器。如图所示，他们应选用　　　　　　　　 号插座作为热水器插座，因为这种插座　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)小明家客厅中安装的是一盏“220V 60W”的白炽灯，如果只有这盏灯和电热器连入电路，当它们正常工作时，电路中的总电流为　　　　 　 A，总电阻为　　　　　　 Q(结果保留两位小数)。

(3)电热水器中装满水时，电阻丝产生的热量只有80%被水吸收，那么将热水器中的水从20℃加热到80℃需要通电时间　　　　　　　　 s。
