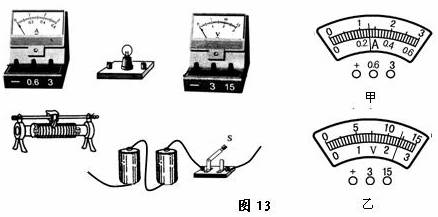

7．李明想用图13所示的器材，设计一个可以调节小灯泡亮度的电路。请你用笔画线代替导线，帮李明把图中的器材连接起来。

要求:(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；(2)用电流表测灯泡的电流 (灯泡的电阻约为10Ω)，电压表测灯泡两端的电压。

李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图13甲、乙所示，则通过灯泡的电流是　　　　 A，灯泡两端的电压是　　　　 V。

6．图12所示是某物质熔化时其温度随时间变化的图像, 根据该图像你能获得哪些有价值的信息，请写出两条：

信息一：　　　　　　　　　　　　　　　　　　 。

信息二：　　　　　　　　　　　　　　　　　　 。

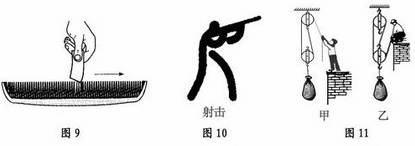

5．用相同的滑轮和绳子分别组成如图11所示的甲、乙两个滑轮组，把相同的物体提升相同的高度，在不计绳重及机械摩擦的情况下，甲所用的拉力　　　　 乙所用的拉力；甲滑轮组的效率　　　　 乙滑轮组的效率(填“大于”、“等于”或“小于”)。

4．图10是2008年北京奥运会射击运动员射击比赛的图标，该图标生动地说明运动员要想击中靶心，都要闭上一只眼，然后让另一只眼和枪上的准星、靶心在同一直线上，这是利用了　　　　　　　　 的原理；如果枪膛长30cm，火药在枪膛内对子弹的推力是100N，子弹离开枪膛后前进了50m，则火药对子弹所做的功是　　　　　　 J。

3．在图9所示的实验中，李明发现：硬纸片在木梳上划得快时音调高，划得慢时音调低。这表明：　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　。

2．正常的眼睛可以使远近不同的物体的像都成在视网膜上。而近视眼则将远处物体的像成在视网膜__________(选填“前”或“后”)，可以在眼睛前加一个_________透镜来矫正。

1．今年年初的雪灾，使我国南方部分高速公路几乎处于瘫痪状态，图8是救灾人员正在向布满冰雪的路面上抛撒沙子。这样做的目的是　　　　　　　　　　　 。

10．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图7所示的图像，根据图像，下列说法错误的是

A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A　

B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0．9A

C．通过导体甲的电流与其两端的电压成正比

D．导体甲的电阻大于导体乙的电阻

第Ⅱ卷(非选择题　 共40分)

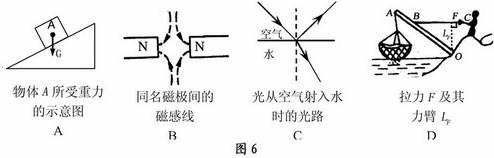

8．图6所示不正确的是
