23．(6分)如图所示是“探究浮力大小与那些因素有关”的实验装置，请根据图示回答问题：

　 (1)由图　　　 和　　　 可知浸在液体中的物体所受的浮力大小跟浸在液体中的体积有关．

　 (2)由图　　　 和　　　　 可知物体排开相同体积的液体时，浮力大小跟液体的种类有关．

　 (3)当物体完全浸没在水中时，物体上下表面所受压力的差为　　　 N.

22．(4分)如图所示，是小明同学探究“怎样产生感应电流”的实验装置．ab是一根铜棒，通过导线连接在灵敏电流计的两接线柱上．实验时发现，无论怎样水平移动金属棒，指针都没有明显偏转(仪器、接触都完好)．请从两个方面写出改进措施：

①　　　　　　　　　　　　　　　　　　　

②　 　　　　　　　　　　　　　　　　　　　

21．(4分)小明同学按如图所示的电路进行实验，实验中电阻R₁保持不变，三次调整滑动变阻器R₂的阻值，得到如下表所示的实验数据：

①分析电流表A₁、A₂的示数，可得出　　　　　　　　　　　　　　　 。

②分析电压表V_l、V₂、V的示数，可得出　　　　　　　　　　　　　　 。

20．(5分)将密度为0．6×10³kg／m³，体积125cm³的木块放人盐水中，木块有1/2的体积露出盐水面．则木块受到的浮力为　　 N，盐水的密度为　　　　　　 kg/m³。(g取10N／kg)

19．(4分)如图所示，2008年北京奥运会火炬的质量为985g火炬手持火炬沿水平路面匀速前进20m，火炬手对火炬做的功为　　 J.若使火炬匀速升高lm，火炬手对火炬做的功为　　　 J．(不计空气阻力及燃料质量的变化，g取10N／kg)

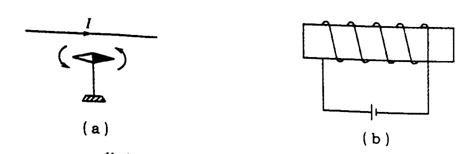

18．(5分)如图a所示是著名的奥斯特实验，该实验证明了　　 　　　　　　　　　　。如图b所示是小明同学自制的电磁铁，从图中你可以判断出该电磁铁的右端为　　　 极．画出电磁铁周围的磁感线(至少画4条)．

17．(4分)如图所示，在探究“平面镜成像的特点”实验中，将玻璃后放一只与A完全相同的未点燃的蜡烛，这样做的目的是探究　　　　　　　　　　　　　　　　　　 用直尺分别测量蜡烛和像到玻璃的距离，目的是　　　　　　　　　　　　　　　　　　　　　　

16．(4分)全国中学生体质健康调研数据表明：中学生近视发生率约为55．22%，且急剧低龄化．如图所示，　　　　　 (选填“甲”或“乙”)图表示近视眼折光系统的光路示意图，矫正近视眼应佩带　　　　　 (选填“凸”或“凹”)透镜制成的眼镜片．

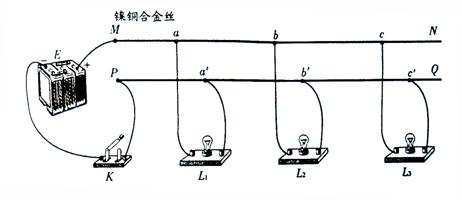

15．小明同学所在的学习小组，在实验室里做“模拟远距离输电”实验，装置如图所示，MN、PQ为两根镍铜合金丝(其电阻不能忽略)，在aa′、bb′、cc′之间分别接上相同的3个灯泡L₁、L₂、L₃，MP之间接电源．则K闭合后

　　　 A．灯泡L₁最亮　　　 　　　　　　　　　　　　　　 B．灯泡L₂最亮

　　　 C．灯泡L₃最亮　　　 　　　　　　　　　　　　　　 D．三只灯泡一样亮

第Ⅱ卷(非选择题共65分)

13．将“220V 15W'’的灯泡L₁和“220V 60W'’的灯泡L₂，串联在220V的电源上，组成闭合的回路(设灯丝电阻不变)，则

　　　 A．灯泡L₁比灯泡L₂亮

　　　 B．灯泡L₂比灯泡L₁亮

　　　 C．两灯的总功率小于15W

　　　 D．两灯的实际功率都变为额定功率的一半

14，射钉枪是向墙内打钉的重要工具，它利用强大的气流将钉子打人墙内,在气流把钉子打人墙内的过程中　　　

　　　 A．气体对钉子做功　　　　　　　　　　　　　　　　 B．气体对钉子不做功

　　　 C．钉子的机械能守恒　　　　　　　　　　　　　　 D．钉子的动能转化为内能
