27．小明利用一未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论．请你将空缺部分补充完整。

　 (1)将一束平行光射向凸透镜，得到如图所示的光路图．则该透镜的焦距为　　　　　 cm．

(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在　　　 ．

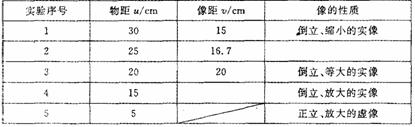

(3)按要求进行观察和测量，并将观测情况记录在下表中．

　　 ①上表中实验序号2中像的性质为　　　 ，实验序号4中像距为　　　　 cm

　　 ②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向　　　　 (选填　　 “靠近”或“远离”)透镜的方向移动．

26．小明利用天平测一块小石块的质量．

　 (1)他将天平放在水平桌面上．当调节天平横梁平衡时，将游码移至横梁标尺左端零刻度线处，发现指针停在分度盘的右侧，他应将平衡螺母向　　　　 (选填“左”或“右”)移动，使天平平衡．

　 (2)他测量小石块质量时的情形如图所示，其中违反操作规定的是　　　　　 ．

　 (3)图中小石块的实际质量是　　　　　 g．

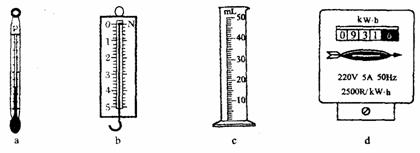

25．下列a、b、c、d四幅图是物理实验中常用测量工具(或仪器)的示意图，请分别写出它们的用途．

a用来测量　　　　 ，b用来测量　　　　 ，c用来测量　　　 ，d用来测量　　　

24．按照安全用电原则，用笔画线代替导线将图中所示的三线插座接到火线、零线上

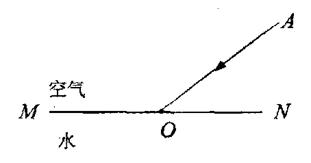

23．如图所示，M　 N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．

22．在图上标出通电螺线管中的电流方向及通电螺线管的N极．

21．如图所示，重5N的物体A静止在水平面上，画出它所受重力G的示意图

20．在如图所示的电路中，电阻R₁=8，R₂=10，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0．2A．当开关S接位置2时，电流表示数的可能值在　　　 A到　　　　　 A之间．

19．将一恰能在水中悬浮的实心小物块投入装满水的烧杯，则烧杯底部受到水的压强将　 (选填“增大”、“减小”或“不变”)．若用与物块相同材料制成一个l0dm³的实心物体，则物体质量为　　　　　 kg．

18．地震波的传播形式有横波和纵波．地震时从震源同时传出横波和纵波，横波和纵波的传播速度分别约为3．7×10³m／s和9．1×10³m／s．某地发生地震，一地震观测站距震源4．55×10⁴m，则先传到观测站的地震波形式是　　　 (选填“横波”或“纵波”)，此波从震源传播到观测站的时间约为　　　　 s．
