21．在下图所示的电路中，电源电压不变，R₁和R₂为定值电阻，若开关S闭合，电流表的示数为1.5A，电阻R₂消耗的电功率为1.8W；若开关S断开，电流表的示数为1.2A，求：电阻R₁和R₂的阻值各是多少？

20．如下图，一木块浮于足够高的圆柱形盛水容器中，它浸入水中部分的体积是75cm³，在水面上的部分是25cm³，求：(1)木块受到的浮力；(2)木块的密度。

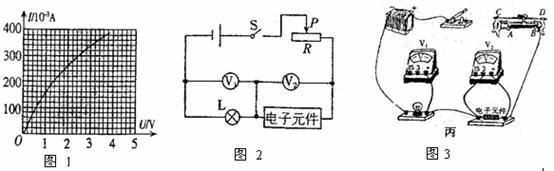

19．为了测定额定电压为2.5V的小灯泡的额定功率，实验室提供的器材有:电源一个，滑动变阻器一个，电压表两只,开关一个，导线若干，另有一个电子元件，该电子元件的I-U图像(即通过电子元件的电流I与电子元件两端的电压U的关系图像)如图1所示。

(1)一个同学设计了如图2所示的电路图，图3是根据电路图2连接实物图的一部分，请用笔画线代替导线将实物连线补充完整。

(2)测量时要调节滑动变阻器滑片使电压表V₁的示数为　　 　V，若此时电压表V₂的示数为2.2V，则灯泡的额定电功率为　　　 W。

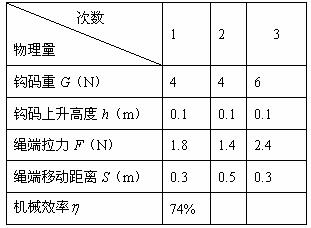

18．某实验小组在测滑轮组机械效率的实验中得到的数据如下表所示，实验装置如下图：

(1)通过表中数据可分析出实验1是用　　　 (选填“甲”或“乙”)图做的实验，实验2是用　　 (选填“甲”或“乙”)图做的实验。

(2)表格中空白处应补全的数据依次为　　　 　，　　　　 。(百分号前保留整数)

(3)通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率___________。

(4)比较实验　　 和实验　　 (填序号)可得正确结论：使用同一滑轮组，________________________，可以提高滑轮组的机械效率。

17．在下图中标出通电螺线管A端和永磁体B端的磁极极性，并标出磁感线的方向。.

16．如下图，一个绕O点转动的杠杆，已知阻力F₂的方向，以及动力F₁的力臂，在图中补全F₂的力臂以及动力F₁。

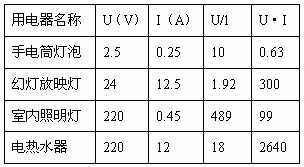

15．右表给出的是某同学查找到的一些常见的用电器的电压、电流及一些计算的结果，从表中数据可以看出：电阻最大的用电器是　　 ，电功率最大的用电器是　　 。　

14．200g冰在熔化成水的过程中，温度　　　 ，比热容　　　 (两空均选填“不变”或“改变”)，内能　　　　 (选填“变大”“变小”或“不变”)；对化成的水继续加热，在标准大气压下使水沸腾，水所吸收的热量为　　　　 J[水的比热容为J/(kg·℃)]。

13．2008月3月24日，奥运火炬“祥云”在雅典点燃，图片中火炬是通过　　 方式使内能增大的。

12．各式各样的剪刀都是杠杆。如下图所示，要剪开铁皮应该用　　　 最合适，剪纸时应该用　　 最合适。(选填对应的标号)
