26．建筑工地用如图所示的简易滑轮组提升砖块，某工人将500N重的砖块一次匀速提升到离地面4m高的砌墙处，所用拉力是200N，所用的时间是20s．求这次提升砖块过程中

(1)工人所做的有用功；

(2)工人做功的功率。

(3)滑轮组的机械效率．

25．“端午节”吃完了咸鸭蛋，王聪同学将几个蛋壳按不同方式放置在桌面上拍打，发现有的蛋壳脆弱，有的蛋壳“坚硬”．他想蛋壳能承受压力的大小与什么因素有关呢？于是找来了一张大的纸板模拟蛋壳进行探究．作出以下猜想：

猜想1：纸板承受压力的大小可能与纸板的形状有关，

猜想2：纸板承受压力的大小可能与纸板的大小有关．

为了验证猜想是否正确，王聪在这张大纸板上分别裁出两张大小为40cm×10cm的小纸板A、B和一张大小为40cm×20cm的小纸板C，并准备了弹簧测力计、两个相同的木块、若干重物．设计了以下实验方案：

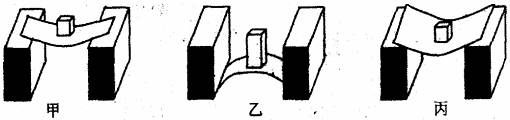

步骤一：将纸板A用两木块支撑起来，如图甲，在纸板的中间不断增加重物，直到它塌下去，记录此时重物的重力G₁

步骤二：保持两木块的距离不变，将纸板B弯成拱形，如图乙，在拱形纸板的上面不断增加重物，直到它塌下去，记录此时重物的重力G₂；

步骤三：保持两木块的距离不变，将纸板C用两木块支撑起来，如丙，在纸板的中间不断增加重物，直到它塌下去，记录此时重物的重力G₃．

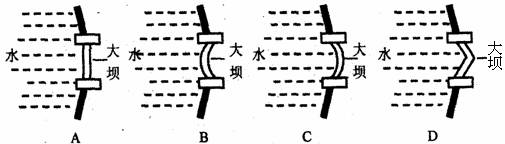

(1)比较实验数据发现G₂＞G₁，可以验证猜想_______(填写序号)是_______(正确／错误)的．利用上述结论，王聪对水库大坝的形状进行设计，设计的四种大坝形状俯视图如下图所示，请你把最合理的设计图的字母标号填在括号内(　 )

(2)比较实验数据G₃与_______大小，可以验证猜想2；

(3)王聪受步骤二现象的启发又提出新的猜想：

猜想3：拱形纸板承受压力的大小可能与拱形纸板拱起的程度有关．

为了验证猜想3，请你帮王聪在上述操作的基础上继续设计实验方案：

步骤四；在这张大纸板上再裁出_______的小纸板D，_______，在拱形纸板的上面不断增加重物，直到它塌下去，记录此时重物的重力G₄；

比较实验数据G₄与G₂大小，可以验证猜想3．

24．在“探究影响电流热效应的因素”活动中，海洋同学为了研究通电导体电阻的大小对产生热量多少的影响，设计的正确方案是：选择两个阻值_______(相等／不等)的电阻丝，控制通过两个电阻丝的电流_______(相等／不等)，通电时间相等，比较产生热量多少。于是他找来两段材料、粗细相同，长短不同的电阻丝分别绕制成两个外形相同，长度不同的电阻圈串联在电路中，同时将火柴棒分别插入两个电阻圈中，如图所示，他想通过火柴被点燃的先后来比较产生热量多少．当电路接通后，他发现两根火柴几乎同时被点燃，于是得到电阻大小对产生热量多少没有影响的结论．你根据掌握的知识，判断他的结论是_______(正确／错误)的，请分析他实验时火柴被同时点燃的主要原因是_______．

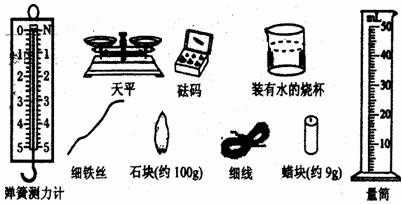

23．小星和小华利用如图所示的实验器材，探究物体的浮沉条件，他们探究活动的过程如下：

(1)探究蜡块的上浮条件

①测量蜡块的重力．

小星设计的方案：用弹簧测力计测出蜡块的重力．

小华设计的方案：用天平测出蜡块的质量，求出重力

你支持_______(小星／小华)的方案，理由是_______

②测量蜡块受到的浮力．

小星在量筒中放入适量的水，把蜡块放入水中浮在水面时，测出蜡块排开水的体积，用阿基米德原理求出浮力．你认为上述操作中存在的问题是_______．

③通过比较蜡块的重力和受到的浮力，可知物体上浮的条件。

(2)探究石块下沉的条件

①测量石块的重力．

用弹簧测力计测出石块的重力．

②测量石块受到的浮力．

小星利用量筒测出石块浸没水中排开水的体积，用阿基米德原理求出浮力．小华依据另一种原理，采用不同的方法也测出了石块受到的浮力，其方法是_______。

③通过比较石块的重力和受到的浮力，可知物体下沉的条件．

22．在“测量小灯泡的功率”实验中，所用灯泡的额定电压为3．8V．

(1)上图是小岗同学没有连接完的实物电路，请你用笔画线代替导线帮他将电路连接完整；

(2)闭合开关，小岗发现灯泡发光很亮，其操作存在的问题是_______。

(3)纠正上述操作后，小岗测出三组数据，记录在下表中，第二次功率数据忘记处理了．请你帮他把数值填入表中的空格内；

(4)该实验测出三组数据的目的是_______；

(5)小岗根据测出的三组数据求出各次电阻，发现灯泡在不同电压下的电阻值不同，这是因为灯泡的电阻值与_______的变化有关．

21．在“观察水的沸腾”实验中，当水温升到88℃时，每隔1min读一次温度计的示数。直到水沸腾3min后停止读数，数据记录如下表；

(1)某次数据没有记录，当时温度计示数如图1所示，请将漏填的数据填在表格内；

(2)根据表格中的数据，在图2的小方格纸上画出水的温度随时间变化的图像；

(3)从图像可以看出水的沸点是_______℃．水在沸腾过程中温度_______(升高／不变／降低)

(4)由水的沸点判断当时的大气压_______(大于，等于／小于)标准大气压．

20．我们可以利用矿泉水瓶做小实验来说明一些物理知识．

(1)双手挤压空矿泉水瓶可以使瓶子变形，如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的_______有关；

(2)在空矿泉水瓶侧壁不同高度的地方锥出上、下两个小孔，往里面倒满水，可以观察到水从两个小孔流了出来，其中下孔流出的水喷得最急，这表明液体的压强随深度的增加而_______；

(3)往空矿泉水瓶内注入少量的热水，摇晃后倒掉并立即盖紧瓶盖，过一会儿发现瓶子慢慢向内凹陷，这说明_______；

(4)将空矿泉水瓶放倒在水平桌面上，用力向它的侧面吹气它会滚动但用同样的力向它的底部吹气它却不容易滑动．这表明在压力相同的条件下_______

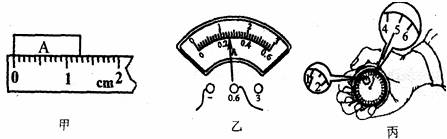

19．如图所示，甲图中橡皮块A的宽度是_______cm；乙图中电流表的读数是_______A；丙图中秒表的读数是_______．

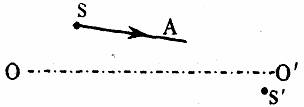

18．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．

17．下图是闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极．
