2．如下图所示，不符合安全用电的是

A　　　　　　　　　　 　B　　　　　　　　　 C　　　　　　　　　　　 D

1．经过多年实验研究，终于在1831年发现“磁生电”规律的科学家是

　 A．麦克斯韦　　 B．爱因斯坦　　 C．奥斯特　　 D．法拉第

35．(7分)某物理兴趣小组在老师的指导下做了水火箭升空实验．实验器材有：饮料瓶、气筒、自行车气门、铁丝、橡皮塞、水等．水火箭构造如图所示．根据老师的介绍，同学们了解到水火箭升空原理如下：在瓶中装适量的水，塞好瓶塞后放在发射架上．用气筒向瓶内打气，瓶内上方气体压强达到一定程度，高压气体将水和橡皮塞从瓶口压出，利用水的反冲作用把瓶推向高空．

(1)水火箭升空原理可利用我们所学过的　　　　　　　　 　　 知识来解释．从能量转化角度来看，水火箭的动能是由　　　　 能转化来的．

(2)实验后小明提出了问题：水火箭上升高度与什么因素有关呢？　

小明猜想：可能与瓶中气体的压强有关；

小华猜想：可能与瓶中水的体积有关；

小军猜想：可能与瓶子的形状有关；

你认为影响因素还有　　　　　　　　　　 ．(写出一点)

(3)实验小组通过试验发现，瓶塞插入深度不同，瓶塞被冲出前用气筒充气次数不同(设充一次气气量相同)，他们选用同一可乐瓶，瓶中水量为200ml．通过站在不同楼层观察员目测进行数据记录．考虑到安全做了三次，实验结果如下：

这可验证水火箭上升高度与　　　　　　　　　 有关的猜想是正确的．

(4)为了验证小华的猜想，请你为她设计一个可行的实验步骤：

33．(4分)如图是利用水和盐水等器材来研究浮力的实验过程，请根据图中提供的信息回答下列问题：

(1)本实验是研究浮力的大小与　　　　　　 的关系．

(2)实验可测出物体在水中所受浮力大小为　　　 N，物体的体积是　　　 m³(g取10N/㎏)，还可测出的物理量有　　　　　　 　(写出一个即可,无需计算出结果)．

34(9分)．如图所示，是测量小灯泡电功率的实物图，其中电源电压为6V，小灯泡额定电压是3．8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表(0-0．6A、0-3A)，电压表(0-3V、0-15V)．

(1)请用笔画线代替导线，把图中的电路元件连接起来．(要求：滑片P向左移动时灯变亮，且连线不得交叉)

(2)小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮，聪明的小刚猜想：

A．可能灯丝断了　 B．可能是变阻器开路　 C．可能是小灯泡短路　　

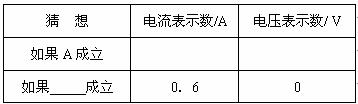

请根据电表示数判断故障原因，并将与故障对应的电表示数填入下表．

(3)排除故障后，在测量小灯泡的额定功率时，应先调节_________________ ，使小灯泡两端电压为___________V，再测出电路中的______________．

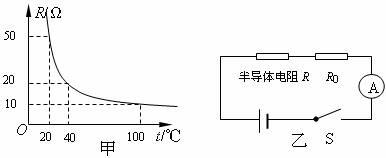

32．(11)半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图像．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路(如图乙)，可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表(0-0．6A)、开关、定值电阻R₀(10Ω)、导线若干．

(1)定值电阻R₀的作用是什么？　　　　　　　　　　　　　　　　　 ．

(2)当环境温度为20℃时，电流表的读数为0．2A，求电源的电压．

(3)电流表的读数为0．4A时，求当时环境温度和半导体电阻的电功率分别是多少．

31．(5)如图是举重运动员小宇自制的训练器械，轻杆AB长1．5m，可绕固定点O在竖直平面内自由转动， A端用细绳通过滑轮悬挂着体积为0．015m³的沙袋，其中OA=1m，在B端施加竖直向上600N的作用力时，轻杆AB在水平位置平衡，试求沙子的密度．

(g取10N／kg，装沙的袋子体积和质量、绳重及摩擦不计)

30．(10)如图是我国新研制的月球探测器(简称“月球车”)样机．其造型奇特，功能强大．

(1)宽大的双翼是太阳能帆板，能将　　　　　　　　　 能转化为　　 　　 能，为它提供源源不断的动力；月球表面的温度变化完全由阳光照射决定．月球表面白天温度可达150℃，而夜间会降至－180℃．这是因为其表面是松软的沙地，沙子的比热容　　　　　　 (填“较大”或“较小”)．

(2)不怕冷热、轻巧敏捷的月球车装有“岩芯取样器”,能对月面岩石进行研磨并取回研究．你认为制作月球车的材料应具备哪些物理属性？(写出两点)

①　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　 ．

(3)装配有表面凹凸很深的六只轮子状的“大脚”更使它具有翻山越岭、万向行走的能力．最快行进时一分钟可达3m的路程，合　　　 km／h．用学过的物理知识解释“大脚”这样设计的原理．

①　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(4)目前人类发射的探测器已飞出了太阳系，正向更远的太空飞去。如果探测器所受外力全部消失，那么探测器将(　　 )

　A．沿原来路径返回地球　 B．沿原方向做匀速直线运动

　 C．立刻静止　　　　　　 D．沿原方向做减速直线运动

29．(4分)一名工人用如图所示的滑轮组提起450N的重物，绳自由端的拉力F 为200N，重物在5s内匀速上升了1m． 则拉力的功率是　　　　 W，滑轮组的机械效率是　　　　　 ．

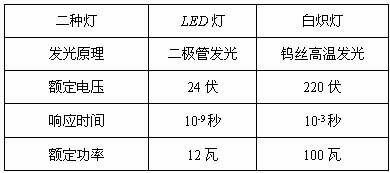

28．(8分)人类正面临能源危机，为选用节能交通信号灯的灯源,实验室通过实验发现，下表中的LED灯和白炽灯在正常工作时光照强度相同．有关数据如下表：

(1)请根据以上材料说明使用LED灯的两个优点：

①　　　　　　　　　 　　　　　　　　　　；

②____________　　　　　　　　　　 ______．

(2)LED灯正常工作时的电流是　　　　 A，每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为　　　　 kW•h，可将　　　　　 ㎏的水从20℃加热到100℃．(c_水=4．2×10³J/㎏，结果保留两位小数)

27．(4分)在四川抗震救灾中，一架号称“空中巨无霸”的米-26重型运输直升机，通过钢缆和机身相连，一次将一台13．2吨的挖掘机，空运到唐家山堰塞湖坝顶参加抢险．

(1)当直升机吊着挖掘机(如图所示)，水平匀速飞行50米，钢索对挖掘机的拉力是　 　　　 N，对挖掘机做的功为　　 　　　 J．(g=10N/㎏，不计空气阻力)

(2)到达目的地下降过程中，坐在直升飞机里的人看见地面在迅速上升，他选择的参照物是　　 ． 若挖掘机的履带与地面的接触面积是1．5㎡，则对水平地面的压强是　 Pa．
