14．如图是探究感应电流方向与哪些因素有关的实验示意图。比较其中的甲、乙两图可以得出感应电流的方向跟　　　　　　　 方向有关的结论；比较甲、丙两图可以得出感应电流的方向跟　　　　　　　 方向有关的结论．在这个实验中能量的转化过程是机械能转化成　　　　　 能。

13．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表A₁的示数将________，电流表A的示数将________，电压表V与电流表A示数的比值将__________。(选 填“变大”、“不变”或“变小”)

12．如图是测电笔的构造示意图。试说明图中各部分的名称，a：　　　　　 　b：　　　　　 ；图中甲、乙、丙三种测电笔的握法中，　　种是错误的。

11．一只电能表的表盘上标有"3000r／kW·h”字样，它示　　　 　　　　，若只让一个待测电灯单独工作，测出180s内转了15转，则电流做的功是　 　　　　kW·h，合　 　　　　　J。

10．许多人习惯将手机挂在胸前，其实这样是不科学的，因为手机发射出的　 　　　　会对人的心脏造成不良影响。MP3随身听以其独特的魅力成为年轻人的时尚，若MP3正常工作时的功率为0.01W，则连续播放100s，消耗的电能为　　 　　　J。它允许使用充电电池，则在电池充电过程中是将　 　　　　能转化为化学能。

9．如图是某电池外壳上的部分说明，由此说明可知该电池的电压是　 　　V，它充足电后能够储存的电能是　　　　　 J。电池中含有汞(Hs)、镉(Cd)等多种重金属，电池外壳锈蚀腐烂后会污染环境，危害公众健康，在说明左边的图案中打“×”的普通垃圾箱，它告诉我们　　 　　　　　　　　　　　　　　　　　　　　．

8、白炽灯是日常生活中重要的光源，小明对如图的白炽灯和灯口进行了仔细观察后，明白了许多道理：灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是　　 　　　体，这些措施都是为了用电安全；白炽灯的铭牌上，220V表示　　 　　　　　　　　　，25W表示　　　 　　　　　　　　。

7．某同学为研究导体电阻的大小、与长度、材料、横截面积是否有关，他保持电路两端的电压不变，把下表中合金线分别接入该电路中，测出通过合金线的电流大小，进行研究，则

A、采用序号1与2对比，是研究电阻是否与材料有关

B、采用序号1与3对比，是研究电阻是否与横截面积有关

C、采用序号2与4对比，是研究电阻是否与长度有关

D、采用序号3和4对比，是研究电阻是否与横截面积有关

6．在如下图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是

A．M接C，N接D　　 B．M接A，N接B

C．M接C，N接B　　 D．M接A，N接D

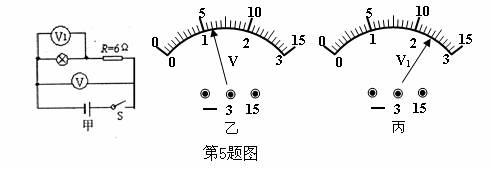

5．在如图甲所示的电路中，已知R=6Ω，开关S闭合时，电压表V和V₁的示数如图乙、丙所示，则该电路中的电流为

A．1A　 　　 B．0.4A　　　 　 C. 0.2A　 　　 D．0.6A
