23．(6分)电热饮水机有加热和保温两种工作状态(由机内温控开关S₀自动控制)，从说明书上收集到如下数据及如图所示的电路原理图：

⑴请分析说明温控开关S₀断开时，饮水机处于哪种工作状态？

⑵求电阻R₂的阻值。

⑶求电热饮水机在加热状态下的工作电流。

22．(8分)小华同学用电池组(电压为3V)、电压表、电流表和滑动变阻器等实验器材，测量标有“2．5V”字样小灯泡的电功率。

⑴如图11所示是小华连接的实物连接图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线。

⑵电路错误改正后，小华闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零。造成这种故障的原因是　　　　　　　　 。

⑶排除故障后，小华通过实验得到的实验数据如下表。请你帮助小华计算、分析实验数据。

①小灯泡L的额定功率为　　　　　　　　　　　　　　　　 W 。

②小灯泡消耗的功率与其发光亮度之间的关系是　　　　　　　　　　　　 。

③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值相差较大。其主要原因是　　　　　　　　　　　　　　　　　　 。

21．(7分)小明去某古镇旅游时发现，米酒是当地的一种特产。小店卖米酒和卖酱油都用竹筒状的容器来量取，但量取相同质量的米酒时所用的器具比量取酱油的要大一点，如图所示。

⑴请你利用所学的物理知识对这种现象作出解释。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

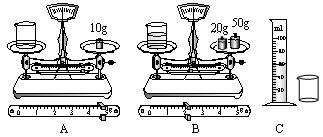

⑵小明在古镇买了一瓶米酒。回家后，按下图所示A→B→C的顺序进行了实验，测出了米酒的密度。由下图所示数据求得米酒的密度为　　　　　　　　　　 kg／m³。

⑶按照小明的实验方案测出的米酒密度是偏大还是偏小？如何改进他的实验方案可使测出的米酒密度更准确？

20．(4分)体育课上老师安排男女同学分组打篮球，小华发现男女同学组的篮球落地后都会反弹，但反弹的高度却不同。篮球由静止开始下落，反弹的高度与哪些因素有关呢?小华与大家一起对这个问题进行了讨论，提出了不同的猜想。

猜想1：篮球反弹的高度可能与球的型号有关。

猜想2：篮球反弹的高度可能与下落的高度有关。

猜想3：篮球反弹的高度可能与地面材料有关。

于是，小华用两只充足气的#7(标准男子)、#6(标准女子)篮球及刻度尺，在水泥地面和木制地板上进行了实验。通过实验，得到的实验数据如下表：

⑴要验证猜想2，需要选用实验序号为　　　　　 、　　　　　　 的两组数据进行分析。

⑵通过他的实验数据，可得到的结论是：篮球反弹的高度与　　　　　　　　　　 有关；与　　　　　　　　　　　 无关。

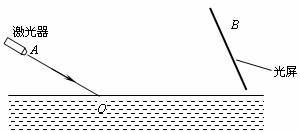

19．(2分)如图所示为激光液面控制仪的原理简图。由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通过作图找出B点的准确位置。

18．从发电站到用电地区，通常都有一段相当长的距离。要实现如此远距离的电能输送，在目前的技术水平下一般采用高电压输电。　　　　　　　 材料的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。

17．2007年11月26日，中国国家航天局正式公布了“嫦娥一号”卫星传回的第一幅月面图像(如图所示)，标志着中国首次月球探测工程取得成功。这幅月面图像是“嫦娥一号”搭载的CCD立体相机拍摄并由电子设备通过　　　　　　　 将图像数据传回地面应用系统的。

16．作为一种应急措施，有时也可以用扬声器代替话筒。如图所示装置，人对着扬声器的锥形纸盆说话，声音就会使与纸盆相连的线圈在　　　　　　　　 中振动，从而产生随着声音的变化而变化的电流。这种产生电流的现象在物理学上称为　　　　　　　 现象。

15．学习物态变化时，老师写了一幅对联，上联是“杯中冰水，水放热结冰温度不降”；下联是“盘内水冰，冰吸热化水温度未升”。该对联先后包含的两种物态变化分别是　　 和　　　 ，它还说明了冰是一种　　　　　　　 (填“晶体”或“非晶体”)。

14．2008年北京奥运会日益临近，多名全国人大代表建议，应以创建“无烟奥运”为契机，努力创造无烟环境，保护公众健康。只要有人在人群密集处尤其是空气流通不畅的公共场合吸烟，周围的人就能闻到烟味，遭受毒害。这是由于分子　　　　　 的缘故。
