2. (8分)某中学科技小组的同学们在老师的指导下，制作了一个多档位电烤炉模型，其电路如图6所示，R₁上标有“12V　 9W”的字样，R₂的电阻为8Ω，为了研究接入电路的电阻对电烤炉发热的影响，他们将电表接入电路中(电源电压保持不变，电阻不随温度改变)。问：

(1)R₁的电阻为多大？

(2)当只闭合开关S₁时，电压表的示数为4V，电流表的示数为0.5A，R₃的电阻及电源电压为多大？

(3)当只闭合开关S₂时，电路消耗的总功率为多少？

(4)电烤炉通电1min，该电烤炉最大的发热量为多少？

1. (7分)有一个标有“6V　 3W”字样的小灯泡，如果要接在电压为9V的电源上，并使小灯泡正常发光，应怎样连入一只电阻，请画出电路图，并计算出这只灯泡的电阻；接入电阻的阻值及其消耗的功率。

4．(6分)在做“决定电阻大小的因素”实验时，需要在电压相同的条件下，比较通过不同导线的电流，发现决定电阻大小的因素。下表是几种实验用导线的参数。

(1)为研究电阻与导体材料有关，应在上表中选用导线C和导线　　　 ；

(2)为研究电阻与导体长度有关，应在上表中选用导线C和导线　　　 ；

(3)为研究电阻与导体横截面积有关，应在上表中选用导线A和导线　　　 ；

(4)下表列出了一些材料制成的长1m、横截面积为1㎜²的导线在20℃时的电阻值。

根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用　　　　 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在铁丝和锰铜丝之间，你应选用　　　　　 。并写出你选择的理由：　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　 。

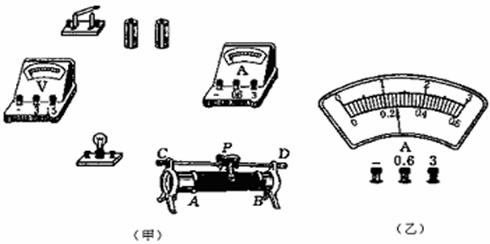

3. (9分) 现有下列器材：两节干电池、电流表(0-0.6A；0-3A)、电压表(0-3V；0-15V)、滑动变阻器(10Ω　1.5A)、开关各一个，导线若干。请你用这些器材测量一个小灯泡(额定电压2.5V，额定功率小于1W)的额定功率和正常工作时的电流。

(1)按本实验要求，用笔画线代替导线将图(甲)中的器材连成实物电路(注意电表的量程的选择，连线不要交叉)，并画出相应的电路图

(2)闭合开关后，调节滑动变阻器，使电压表示数为　　V，这时电流表的示数如图5(乙)所示，则这时的电流是　　A。

(3)根据实验数据可测得小灯泡的额定功率为　　W，正常工作时的电阻是　　Ω。

(4)若某同学在连接实物电路时发生错误，实验时，发现无论怎样移动滑动变阻器的滑片，电流表和电压表的和示数都不变，且灯泡发光较暗，则可能的错误原因是　　　　　

2.(4分)在右图所示的电路中, a、 b 表示电表, 试在图中根据电路的要求, 标出哪个是安培表,哪个是伏持表, 并标出正负接线柱。

1．(3分)根据小磁针的情况，标出磁极，线圈中的电流方向、电源的正负极　

12. 有两个阻值不同的定值电阻R₁和R₂，它们的电流随电压变化的I-U图线如图4所示，则R₁　　 R₂(填“＞”或“＜”＝)。如果R₁和R₂并联后的总电阻为R_总，则R_总的I-U图线在图中的第　　　　 区域(填“　 ”、“Ⅱ”或“Ⅲ”)。

11. 小明家电能表的表盘如右上图所示，他家能同时工作的用电器的总功率不宜超过___________W。若将一台额定功率为1000W的冷暖空调接入电路中，当它正常工作2h后，他家电能表上计数器的示数为____________________表盘上“2500R/kWh”是指接在这个电能表上的用电器每消耗1kWh的电能，电能表上的转盘　　　　　　；“50Hz”是指这个电能表应该接在频率为50赫兹的电路中使用，该电路中电流方向1s内改变　　　　　　　　　　 　　　次。若表盘转动250转，则消耗的电能是________ kW·h;合______________J.

10. 很多家用电器都有待机功能，比如，电视可以用遥控器关机而不必断开电源。这一功能虽给人们带来方便，但电器在待机状态下仍有能耗。下表是小明家两台电器的数据统计。这两台电器每天待机共耗电___________度。若能及时断开电源，他家每月可以节约电费___________元。(电价为0.5元/度，每月按30天计算)

9．把两盏灯串联接在电路上，如果它们两端的电压之比为2:3，则通过它们的电流之比为___________，它们的电功率之比为___________。
