24．在繁华闹市的十字路口，一般都装有红绿灯，如图所示，四个路口共装有12盏灯，　 要求在车辆东西方向行驶时东西路口的绿灯亮，同时南北路口的红灯亮；当南北方向的车辆放行时，南北方向路口的绿灯亮，同时东西路口的红灯亮．并要求当红、绿灯转换之间，各路口黄灯自亮，以提醒司机做好减速或启动的准备．在岗亭内装一只单刀多掷开关，由交警手动开关实现上述控制．问电路应怎样连接才能满足要求?在图中画出电路图．

23．某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．请在图中画出正确的连接方法．

22．如图是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，但外表又无法看出．某同学做了如下检测：(1)将5枚大头针分别插在图中、b、c、d处，使之与电热丝接触；(2)将插头与3V电源相连，用电压表分别测得=3V，U=3V，U=3V，U=0V，U=3V，由此便确定了断点区域．用以上相同的方法逐渐缩小断点范围，找出断点位置．请回答：

　　 (1)这几枚大头针相当于　 　　　　　　　；

　　 (2)用笔将(2)中确定的断点区域的电热丝描出来(将虚线画成实线)．

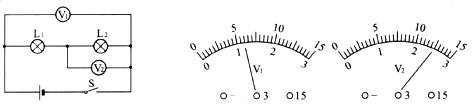

21．如图所示的电路中，电压表所用的量程不明，当电路闭合后，和的示数分别如图所示．则用的量程是　　　　　 V，用的量程是　　　　 V，小灯泡L₁上的电压是　　　　　

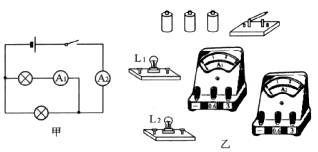

20．根据图甲中的电路图，在乙图中画出与该图对应的实物连接图．

19．如图是一个理发用电吹风的实物简图，其中当开关S₁闭合时，电吹风吹冷风，只有电动机工作，电热器(电阻)不工作；当S₂也同时合上时吹热风，此时电动机工作，电热器也工作．请你以笔画线把未画好的部分图补充完整．

18．家用手电筒灯泡中的电流约为0．3A，在用有0-0．6A和0-3A两个量程的电流表时，为使精确和安全，应选用　　 (　 )

A．0-3A　　 　　　　　　　　　　　　　 B．0-0．6A　　

C．先用0-3A，后改用0-0．6A 　　 D．无法选择

17．有关下列电器应用的说法中，不正确的是　　 (　　 )

　　 A．照明电路中的所有电灯之间都是并联

　　 B．公路边上的小彩色灯泡之间都是串联

　　 C．照明电路中的电灯与其他用电器之间的连接不都是并联

　　 D．照明电路中的电灯与其他用电器之间的连接都是并联

16．将电流表直接接到直流电源的两极上，产生的后果是(　　 )

　　 A．电源和电流表都可能被烧坏

　　 B．电源易被烧坏，电流表不易烧坏

　　 C．电流表易被烧坏，电源不易被烧坏

　　 D．电源和电流表都一定不会被烧坏

15．如图所示的电路中，若的读数为2V，的读数为3 V，则的读数为　 ( 　　)

　　 A．1 V　　 　 B．2V　　 　　　　　　 C．3V　　 　　　　　 D．5V
