28．如图所示，R₁=20，R₂=40，电源电压保持不变．

　　 (1)当S₁、S₂都闭合时，电流表的示数是0．6A，小灯泡L恰好正常发光，求电源电压和小灯泡的额定电压；

　　 (2)当S₁、S₂都断开时，电流表的示数是0．2A，求小灯泡的实际功率；

　　 (3)小灯泡的额定功率是多少?

27．如图所示，将两个电阻R₁与R₂并联后接在电压为24V的电源上，开关S闭合后干路电流为2A，通过电阻R₁的电流是1．2A，求：R₁与R₁的阻值分别为多大?

26．在“测定额定电压为2．5 V小灯泡的功率”的实验中，同学们按如图所示的电路图连接器材后进行实验．

　　 (1)某同学接线后发现开关没有闭合时灯泡就已发光，而电表示数情况正常，开关闭合后灯泡反而熄灭，电压表示数减小为零，电流表示数变大，但没有超出量程．你认为他接线中出现的错误是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ．

　　 (2)另一同学连接电路完毕并闭合开关，当调节变阻器滑片时，发现灯泡变亮时电压表的示数减小，灯泡变暗时电压表示数增大(器材是完好的)．想一想，怎样连接电路才会出现这种现象：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

25．图中A、B、C、D是四个接线柱，要使灯L₁、L₂并联连接，试把有关接线柱连接起来．

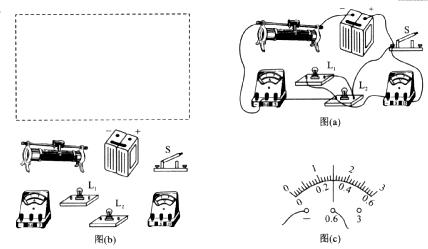

24．用伏安法测量灯L₁和L₂正常发光时并联的总电阻．实验器材有电源、电压表、电流表、滑动变阻器、开关各1个，导线若干．

　　 (1)画出实验电路图；

　　 (2)指出图(a)中的三处连接错误(在错误连线处打“×”)；

　　 (3)在图(b)上按实验要求把电路元件连接起来(要求连线不交叉，不要求选择电压表、电流表的量程)；

　　 (4)两灯正常发光时，电压表示数是3V，电流表指针位置如图(c)所示，可知电路中的总电流是 　　　　A，两灯并联的总电阻为　 　　　．

23．请你在图中每个方框中画上一个电路元件符号，使其成为一个正确的电路图．

22．如图电路中电源电压保持不变，当变阻器的滑片由图中位置向点移动时，电表、、的示数变化正确的是　　 ( 　　)

A．减小，减小，增大　 　　 B．增大，减小，增大

　 　C．增大，减小，减小　 　　 D．减小，增大，减小

21．标有“220V 3A 　3000r／kW·h”字样的电能表，在家用电器全部正常工作时，1min电能表转盘转30圈，为使家用电器全部正常工作时确保电能表不遭损坏还可　　 (　　 )

　　 A．添加100W的用电器　 　　　　　　　　 　　　 B．添加100W以上、200W以下的用电器

　　 C．添加60W或60W以下的用电器　　 　　 D．不能添加任何用电器

20．把标有“12V 　3W”和“12V 　4.5W”字样的两个灯泡并联后接到电压为12V的电源上，若某一时间内通过两个灯丝的电荷之和为2C，则电流所做的功为　 　(　　 )

　　 A．2J　　 　　　　　　 B．7．5J　 　　　　 C．15J　　 　　　　　 D．24J

19．在家庭电路中安装25W的电灯26盏，现在干路上的熔丝断了，我们手边只有额定电流1A的熔丝，那么比较合适的方法是　　 ( 　　)

　　 A．将一根这样的熔丝上揿一个切口　　 B．将2根这样的熔丝合并起来使用

　　 C．将3根这样的熔丝接起来使用　　 　　　 D．将3根这样的熔丝合并起来使用
