2．下列用品中，通常情况下属于导体的是：

A．玻璃杯　　　　　　 B．陶瓷碗　　　　　　　　　 C．塑料筷子　　　　　　　 D．金属勺

1．如图所示的四种现象中，属于光的反射现象的是：

　　　　　 A　　　　　　 B　　　　　　　 C　　　　　　　 D　

A．人在屏幕上影子

B．蜡烛通过小孔成像

C．荷花在水中的倒影

D．铅笔好像在水面处折断了

30．(10分)有一种半导体材料的电阻随着光照强度的变化而明显改变，用这种材料制作的电阻称为光敏电阻。物理学上用“光强”这个物理量来表示光强弱的程度，符号为E，国际单位为坎德拉(cd)，某光敏电阻的阻值R与光强E之间的一组实验数据如下表所示：

实验次数	l	2	3	4	5	6
光强E／cd	1.0	2.0	3.0	4.0	5.0	6.0
光敏电阻R/	36.0	18.0	12.0		7.2	6.0

(1)分析上表数据，根据光敏电阻的阻值R随光强E变化的规律，填写表格空格处的电阻，并归纳出光敏电阻的阻值R随光强E变化的关系式为R=___________

(2)小明将该光敏电阻R、电流表(量程为0-0.6 A)、电压表(量程为0-3 V)、开关、滑动变阻器R₀(最大阻值为50)和电压恒为6 V的电源组成如下图所示的电路，闭合开关，调节 滑动变阻器使电流表的示数为0.4 A时，电压表的示数为2.4 V，此时，光敏电阻所在处的光强为多大?

(3)在上述电路中，随着电阻的变化，电流可能会超过电流表的量程，滑动变阻器两端的电压可能会超过电压表的量程．若光敏电阻处的光强在2.0 cd至4.5 cd范围内，为保证不超过电表量程，求出滑动变阻器允许连入电路的阻值范围．

(4)若用该光敏电阻制作成如图所示的电磁继电器来控制路灯L，要求当光照减弱到一定光强时，电磁继电器能接通路灯L，则路灯L所在电路的M、N触点应安装在衔铁的_________　 (选填“上方”或“下方”)．

29．(9分)如下图所示，在容器底部固定一轻质弹簧，弹簧上方连有长方体木块A，容器侧面的底部有一个由阀门B控制的出水口，当容器中水深为20 cm时，木块A有的体积浸在水中，此时弹簧恰好处于自然状态，没有发生形变．(不计弹簧受到的浮力，g取10 N／kg)

(1)求此时容器底部受到的水的压强．

(2)求木块A的密度．

(3)向容器内缓慢加水，直至木块A刚好完全浸没水中，立即停止加水，此时弹簧对木块A的作用力为F₁，在原图上画出此时水面的大致位置．

(4)打开阀门B缓慢放水，直至木块A刚好完全离开水面时，立即关闭阀门B，此时弹簧对木块A的作用力为F₂，求F₁、F₂之比．

28．(7分)为了测定某额定功率为1000 W的电热水器的效率，物理兴趣小组的同学在电热水器中加了2 kg的水，让电热水器正常工作，并绘制出通电加热过程中水温随时间的变化情况，如下图所示。

求：(1)加热2 min，水的温度升高了多少度?

(2)加热6 min，水吸收了多少热量?

(3)电热水器的效率是指水吸收的热量与电热水器放出的热量之比，该电热水器正常工作时的效率为多少?[c_水=4．2×10³ J／(kg·℃)]

27．(8分)用如下图所示的滑轮组匀速提升重为480 N的物体G，所用拉力F为200 N，将重物提升3 m所用的时间为10 s．

求：(1)重物上升的速度；

(2)拉力所做的有用功；

(3)拉力的功率；

(4)滑轮组的机械效率．

26．(8分)如下图所示的电路，电源电压不变，R₁=40，R₂=60，通过R₁的电流

I₁=0.3 A，

求：(1)电路的总电阻；

(2)电源电压；

(3)R₂消耗的电功率：

(4)通电l min，电阻R₁上产生的热量．

25．小明在测量额定电压为3.8 V的小灯泡的额定功率时．

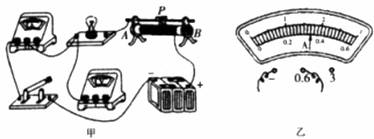

(1)他已经连接的实物电路如图甲所示，已知电源电压为6 V且保持不变，请你用笔画线代替导线，将实物电路连接完整．

(2)连好电路后，小明闭合开关，观察到电压表的示数为4V，电流表的示数为0.35 A，于是他立即调节滑动变阻器的滑片P，使电压表的示数为3.8 V，电流表的指针位置如图乙所示，此时电流表的示数为_________A，小灯泡的额定功率为_______W．(结果保留两位小数)

(3)开关闭合前，应将金属滑片放在滑动变阻器阻值最大的位置，但小明未按此要求操作，除了从实物图中能直观地看到滑片所在的位置外，你还能用哪个实验现象来证实这一点?

(4)若电压表的大量程已损坏，在不添加任何器材的情况下，请你在方框内画出能测量小灯泡额定功率的实验电路图。

24．在探究“物体的上浮或下沉与哪些因素有关?”的活动中，同学们将新鲜萝卜浸没在水中松手后，萝卜都上浮直至漂浮在水面上，如下图所示，为了使漂浮的萝卜沉下去，小明将一根铁钉全部插入萝卜中，小华也用同样的铁钉。但只将其一半插入到萝卜中，再次将萝卜浸没水中松手，结果两只萝卜均沉入水底．从物体受力的角度来看，他们在萝卜中插入铁钉是为了改变_________力的大小，从而使浮力________(选填“大于”、“等于”或“小于”)重力；从他们探究的方法来看，___________(选填“小明”或“小华”)的方法更合理，理由是_______________________________________________________________。

23．如图所示，早晨的太阳光以与水平方向成30°的角射到一水平放置的平面镜上，经镜面反射后，反射角为____________，随着时间的推移，从早晨到中午，反射角将________(选填“增大”、“不变”或“减小”)
