24．如图所示，要求灯L₁、L₂并联，电流表只测量灯L₂的电流．请你将线头M接到图中的话当位置．

23．为了探究串联电路中电压的规律，请你(1)写出实验需要用到的器材；(2)画出实验电路图；(3)设计一个记录实验数据的表格．

22．理发用的电吹风的电路中有：一个插头，一个开关，一个电动机，一段电热丝，导线若干，画出它吹热风时的电路图．

21．2005年10月，我国“神舟”六号宇宙飞船成功飞天，关于宇宙飞船你一定有许多疑问，请你提出两个与物理知识相关的问题(力、热、光、电均可以，只需提问题，不需回答)．

例如：飞船升空时摩擦生热的温度有多高?

　 　提问1．_______________________________________．

　 　提问2．_______________________________________.

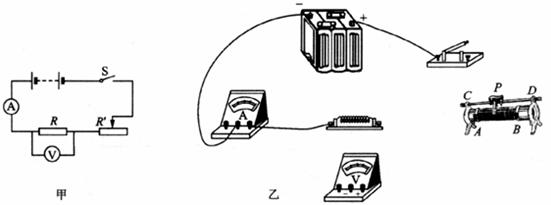

20．如图所示，图甲是研究电流跟电压、电阻关系的电路图．图乙给出了该实验所用的实验元件．

　　 (1)用笔画线表示导线，将图乙中的元件按电路图要求连接起来，使线路完整，并满足当滑片P放至D端时电阻最大的条件．

　　 (2)现将该实验的数据分别记录在表l、表2中．

　　 分析表1数据，可得结论：________________________________．

　　 分析表2数据，可得结论：________________________________．

19．在做“研究杠杆平衡条件”的实验时，应调节杠杆两边的螺母，使杠杆在______位置平衡，当杠杆在如图所示情况下平衡时，图中弹簧测力计的示数为______N，处所挂钩码的总重为______N，若将弹簧测力计改为沿bc方向施力，杠杆仍在原位置平衡，则弹簧测力计的示数将______ (选填“变大”、“变小”或“不变”)．

18．如图所示，电源电压不变，R₁：R₂=4：1．当S₁断开，S闭合时，电流表示数为I₁．当S₁、S都闭合时，电流表示数为I₂．则I₁与I₂之比为　　 (　　 )

　　 A．4：1　　 B．1：4 　　　　　　 C．3：4 　　　　　　　 D．4：5

17．比较电流表和电压表的使用规则，下列说法中，不正确的是　　 (　　 )

　　 A．使用前都要检验指针是否对准零刻度线

　　 B．测量前都要估汁测量值的范围，以选定量程

　　 C．接入电路时，都要使电流从表的正接线柱流入，从表的负接线柱流出

　　 D．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上

16．如图所示电路，闭合开关后，电流表的指针不动，电压表指针明显偏转，则故障可能是　　 (　 　)

　　 A．L₁被短路　　 　 B L₂被短路　　 　　 C．L₁灯丝烧断　　 　　 D．L₂灯丝烧断

15．关于电压的说法中，正确的是　　 (　　 )

　　 A．电路断开后，电路中电流为0，因此电源电压也为0

　　 B．电路两端只要有电压，电路中就一定有电流

　　 C．有两个灯并联的电路中，不论灯泡亮度如何，每个灯泡两端的电压都相等

　　 D．电压只能使电子发生定向移动，形成电流
