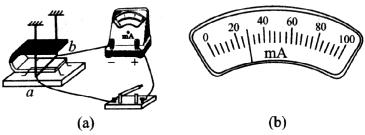

22．如图(a)所示，闭合电路中的部分导体棒在磁场中做快速切割磁感线运动时，可以观察到电流表指针发生偏转，其偏转的最大位置如图(b)所示，此时的电流值为________mA，这时棒成为一个电源，其中________端为正极，此过程发生的现象叫做________现象．

21．有一只额定电压为2.5V，额定功率为1W的小灯泡，要求较精确地测出它的额定功率．实验台上有下列器材：电源(电压6V)、电流表(0-0.6A和0-3A双量程)、电压表(0-3 V和0-15 V双量程)、最大阻值5的滑动变阻器和最大阻值为15的滑动变阻器各一只、开关、导线若干．那么，在实验中：

　　 (1)你将选用电压表的哪一量程?答________，理由是________________________．

　　 (2)你将选用电流表的哪一量程?答________，理由是________________________．

　　 (3)你将选用最大阻值为________的滑动变阻器?理由是________________________．

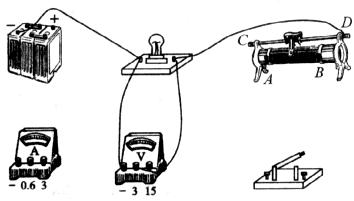

20．用如图所示器材测定额定电压2.5 V、额定功率不大于l W的小灯泡的功率，试按要求完成下列各题．

(1)用笔画线代替导线，将实物补画成一个完整的电路．要求：变阻器的滑片向左端滑动时，电压表的示数变大．

(2)电路连接完毕，试触开关后发现，电流表有示数，电压表无示数，灯泡不亮．经检查，电压表完好且连接正确，灯泡也完好．出现这种故障的原因是：_________．(填序号)

　　 A．灯丝断了　　 　　　　 　　　 B．电流表接线短路

　　 C．电压表接触不良　　 　　　 D．灯座接线短路

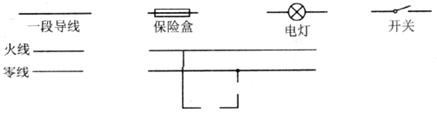

19．将下列符号填入如图所示的电路图空缺处．

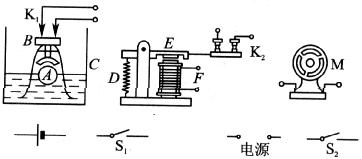

18．连接电路图：利用如图所示的器材设计一个自动注水装置．

17．在下图中标出了通电线圈的N极，请在图中分别标出通电线圈中的电流方向和静止在通电线圈旁边的小磁针的N极．

16．有两只灯泡，L₁标有“6V，3W”，L₂没有标记，但已知L₂的电阻为4，与L₁串联接入电路后都能正常发光，则L₂原来标有的是　　 ( 　　)

　　 A．“3V，3W”　　 　　　 B．“2V，1W”　　 　　　 C．“2V，4W”　　 　　　 D．“8V，2W”

15．如下图所示，C为条形磁铁，D为软铁棒，下列说法中正确的是　　 ( 　　)

　　 A．若A为电源正极，则C、D都被吸引

　　 B．若A为电源正极，则C被排斥，D被吸引

　　 C．若B为电源正极，则C、D都被排斥

　　 D．若B为电源正极，则C被排斥，D被吸引

14．电话是 (　 　)

A．只将声音信号变成电信号的装置

B．只将电信号变成声音信号的装置

C．先将声音信号变成电信号，然后再将电信号变成声音信号

D．先将电信号变成声音信号，然后再将声音信号变成电信号

13．下面事例中，符合安全用电原则的是　　 (　 　)

A．增加较大功率的用电器后，熔丝总被熔断，只需更换更粗的熔丝

B．发现有人触电，先切断电源，再用干燥的木棒把导线挑开

C．为防止灰尘进入插座影响接触，应经常用湿抹布擦拭插座

D．发现高压线落地，用木杆去拨动
