8、某课外小组用两个开关、一个电源、导线若干，将一个灯泡和一个电铃并联后接在电路中，当同时闭合两个开关，才能使灯泡发光，电铃发声；若只闭合其中某一个开关，灯泡不亮，电铃不响；若只闭合另一个开关，则灯泡发光，但电铃不响，根据以上要求，请画出符合要求电路图。(4分)

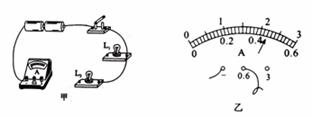

7、用笔画线表示导线，将图甲中的电路连线完成，要求：灯泡L₁与L₂并联；用电流表测L₁中的电流，闭合开关后，电流表的指针如图乙所示，通过L₂的电流为0．3A,通过L₁的电流为　　　　 A,则通过干路的电流为　　　　 A．(4分)

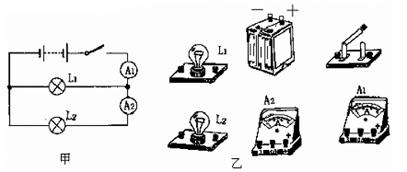

6、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。(导线不能有交叉)(3分)

5、用温度计测量水的温度：下列操作步骤正确的排序为：　　　　　　　　　 (2分)

A．取出温度计　

B．估测被测水的温度　　

C．让温度计的玻璃泡全部浸入水中　

D．读出温度计的示数　　

E．选取适当的温度计　

F．让温度计与水接触一定时间

4、如图，是研究凸透镜成像时的位置放置简图，其中 F点是凸透镜的焦点，小明将物体分别放在图中a、b、c、d、e点进行五次实验，从而得到了有关规律，现请你帮他填写完整：(6分)

(1)在五次实验中物体放在　　　　　 点时光屏上得的像最大；

(2) 当像和物体在同侧时，物体放在图中的　　　　　 点：

(3)物体从b点沿主轴移到d点，物体的像将变　　　　　 (填“大”或“小“)；

(4)当物体放在a点时，遮去凸透镜的上面一半，则物体像的大小将　　　　　 (选填“变大”、“不变”或“变小”)；

(5)若某次实验在光屏上出现一个缩小的像时，测得光屏到凸透镜的距离为　 30cm．则当物体距离凸透镜20cm时，下列哪一项是正确的　　　　　 ．

　　　　 A．光屏上一定会出现一个放大的像　　 B．光屏上可能不会出现像

C．光屏上可能会出现一个缩小的像　　 D．都有可能

(6)如果某次实验点燃蜡烛后，无论怎样移动光屏，光屏上始终不能出现蜡烛火焰的像，你认为产生这种现象的原因可能是什么？(写出一条即可)

　　　　 ______________________________________________________________．

3、将所示的实物图连接成电路，并在右边的方框内画出对应的电路图。要求两盏灯并联，电流表只测量L₁的电流(用小量程)，开关S₁控制两个灯泡，开关S₂只控制灯L₂．(连线不能相交)(4分)

2、用如图所示的实验装置给两杯水加热，观察其中温度计示数不变的那一个，它的读数是　　　　 ，该实验说明了什么？(2分)

1、(1)在图中，入射光线平行于凸透镜的主轴，画出经凸透镜折射后的光线。(2分)

(2)如图所示，SA表示从空气斜射向水面的一束光线，在图中画出这束光线从空气射入水中的折射光线(大致方向)。(2分)

14、家庭电路里的电视机．电冰箱．电灯等用电器的连接方式是　　　 联；开关和被控制的用电器是　　　 联。

13、如图所示电路中 ：　

(1)若使L₁、L₂串联，则应闭合　　　 ，断开　　　 ；

(2)若使L₁、L₂并联，则应闭合　　　 ，断开　　　 ；

(3)如果只闭合S₁而断开S₂、S₃，则灯　　　 亮；

(4)同时闭合开关　　 和　　　 是不允许的。
