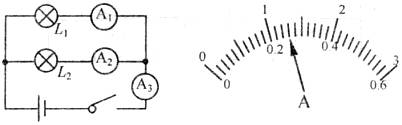

17．如下图所示，已知电流表A₁的示数为0.6A，下图中显示的是电流表A₃的示数，那么电流表A₃接的是_________的量程，示数为_________A。而A₂的示数应为_________A。

16．已知水的比热容为4.2×10³J/(kg·℃)，1kg、20℃的水吸收了2.1×10⁵J的热量后，温度升高到_________℃．生活中我们经常看到司机往汽车发动机的水箱里灌水，这是因为水的_________大，所以在相同条件下水能带走较多的_________，冷却效果好。

15．如下图所示，将铁丝快速地弯折十余次，铁丝弯折处的温度会_________，这是通过_________的方式使其内能增加的。

14．小明同学在探究固体熔化的活动中，作出了如下图所示的图像。从图像可知，这种固体是_________ (填“晶体”或“非晶体”)，它的凝固点是_________．

13．两节干电池串联起来的电压是_________V；我国家庭电路的电压是_________V；不高于_________V的电压是安全的。

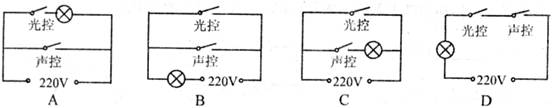

12．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”--天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”--当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是

第Ⅱ卷　 (非选择题　 共64分)

11．如下图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是

A．闭合S₂，断开S₁、S₃　　　　　　　　　　　　　　　　 B．断开S₃，闭合S₁、S₂

C．闭合S₁，断开S₂、S₃ D．断开S₁，闭合S₂、S₃

10．如下图是小明连接的实验电路，他连接这个电路是依据下面电路图中的

9．家庭电路中的插座、日光灯、电视机、电冰箱之间的连接方式是

A．一定串联　　　　　　　　　　　　　　　　　　　　　　　　　 B．一定并联

C．可以是串联，也可以是并联　　　　　　　　　　　 D．以上说法都不正确

8．现有六种物品：金属小刀片、橡皮、食盐水、眼镜片、2B铅笔芯、塑料直尺，小红将它们分成两类．第一类：金属小刀片、2B铅笔芯、食盐水；第二类塑料直尺、眼镜片、橡皮．她是按照物质的哪种属性进行分类的

A．状态　　　　　　　　　　　 B．比热　　　　　　　　　　　 C．硬度　　　　　　　　　　　 D．导电性
