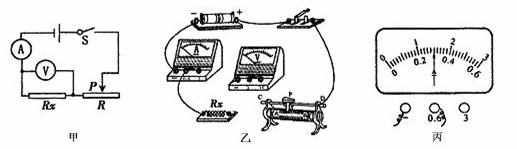

15、(9分)某同学用如图中图甲所示电路测量电阻丝的阻值．

(1)该实验的原理是(用公式表示)　　　　　　　　　　 .

　　 (2)根据图甲所示的电路图，把图乙中的实物图连接完整．要求滑片P向右移动时电路中电流减小，电表的量程、极性要正确，导线不能交叉．

　　 (3)若测得两端的电压为2.4 V时，电流表的示数(如图丙所示)为　　　　 A，由此可得的测量值是　　　　 Ω.

14、用搓手的方法可以使手暖和，这是用　　　　 的方法增加手的内能，用暖水袋使手暖和，这是用　　　　 方法增加了手的内能。用铝壶烧开水，壶中的水蒸气将壶盖顶起来，这是消耗水蒸气的　　 　能对外做功。

13、我国每年消耗数千万桶原油用于制造塑料袋。已知原油的热值为4.4×10⁷ J/kg，完全燃烧l kg原油，能释放出____J的热量，这些热量若只有42%被水吸收，则可以使常温下______kg的水温度上升20℃[水的比热容为4.2×10³ J/(kg·℃)]。自2008年6月1日起，我国开始限制塑料袋的使用，目的是______________(写出一条即可)。

12、建筑工地上，施工人员用起重机吊臂上的滑轮组吊起建筑材料(如图)。绕在滑轮组上的钢丝绳最大拉力为6×10³N ，不计滑轮、吊钩、绳的自重及摩擦，一次最多能起吊______N 的建筑材料，实际使用该滑轮组最多只能吊起5.4×10³N 的建筑材料，且将建筑材料1s 内匀速吊起了lm , 起重机的功率是______W ，机械效率为______。

11、雨滴在空中匀速下落的过程中，雨滴的动能______，重力势能______，机械能　　　　　 。(填“变大”或“变小”“不变”)

10、有一导体两端的电压为12V时，通过它的电流为0.2A，它的电阻是______；当它两端的电压为6V时，通过导体的电流是______，它的电阻是______。

9、如图是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成。通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。

(1)当开关闭合后，电磁铁左端应为磁极的______极；

(2)当滑动变阻器的滑片P向右滑动时，指针B偏转的角度将会　　　　 (填“变大”或“变小”)；保持滑片P位置不变，当导线a由接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会　　　　 (填“变大”或“变小”)。

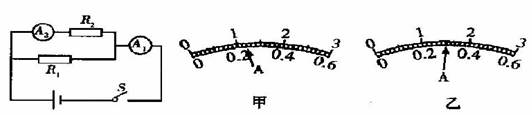

8、如图所示两电流表所用量程不明，当电路闭合后，如图甲所示电流表A₁的示数为______A，如图乙所示A₂的示数为______A，则流过电阻R₁的电流为______A。

7、如图所示，用滑轮组提升重物时，重800N的物体在10s内匀速上升了lm。已知拉绳子的力F为500N，则提升重物的过程中(　 )

A．绳子自由端被拉下3 m　 　　 B．做的有用功是800 J

C．拉力F的功率是80 W　　 　　D．滑轮组的机械效率是60%

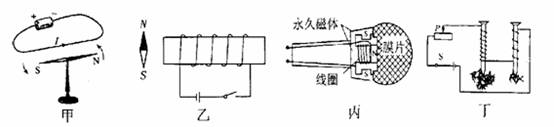

6、小明运用物理知识对图中甲、乙、丙、丁四幅图解释合理的是(　　 )

A．甲：磁场能产生电流

B．乙：闭合开关，小磁针N极向左偏转

C．丙：麦克风应用了磁场对电流的作用

D．丁：电流相同时，线圈的匝数越多电磁铁磁性越强
