20．下图中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．

19．如图所示是一种自动测定油箱内油面高度的装置．

(1)图中浮标连动的部分装置相当于简单机械中的________；

(2)图中R是电学中的什么元件? ________________；R’的作用是________________；

(3)图中的油量表是用________________改装的；

(4)当油箱中的浮标向上运动时，R接入电路的电阻值将________________，此时电路中的电流将______________ (选填“增大”或“减小”)。

18．如图所示，在电路中，若甲、乙两处分别装入电表，当开关闭合后，灯L₁、L₂均能正常发光，则甲处电表是________表，乙处电表是________表．

17．一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟内完成________个冲程。用两个相同的加热器，分别对质量相等的甲、乙两种液体加热，其温度随时间变化的图线如图所示，由图线可以看出比热容较大的是________。

16．将标有“220V 750W”微波炉接在电压为220V的电路上，通过它的电流是_______A，它的电阻是________Ω，这个微波炉2min消耗的电能是________J。(答案保留一位小数)

15．用漆包线在笔杆上绕制一只螺线管，接入如图所示的电路中，闭开关S后，要使螺线管吸引大头针的数目增多，变阻器的滑片P应向________端移动(填“a”或“b”)，此时灯泡的亮度________ (填“变亮”“变暗”“不变”)，螺线管的________端是N极(填“上”或“下”)

14．现有橡胶、金属、石墨、锗、煤油、种等物质，通常情况下，属丁绝缘体的是，________导体的电阻大小决定于导体的长度、横截面积和________，还与________有关。

13．电动机具有结构简单，操作方便、效率高、无污染等优点，电动机的原理是________________________，电动机工作时主要将________能转化为________能。

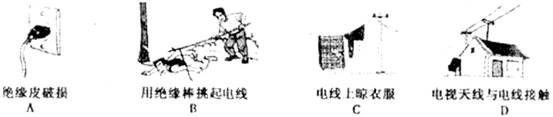

12．下图中，符合安全用电常识的是(　　 )．

11．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压U_A、U_B和通过A、B的电流I_A、I_B间的关系正确的是(　　 )

A．I_A<I_B　　　　　　　　　　　 B．I_A>I_B　　　　　　　 C．U_A>U_B　　　　　　 D．U_A<U_B
