4．如图所示，OA是光从水中射入空气的一条反射光线，若OA与水面夹角60º，关于入射角α、折射角γ的说法正确的是(　　)

A．α＝60º，γ＜60º　　　　　　　　　　　　　　　　　　 B．α＝60º，γ＞60º

C．α＝30º，γ＜30º　　　　　　　　　　　　　　 D．α＝30º，γ＞30º

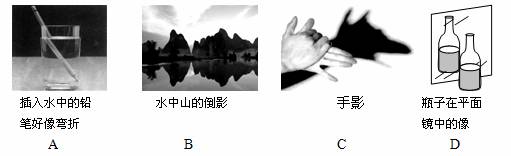

3．生活中的光现象丰富多彩。如图所示的四种光现象中，属于光的直线传播形成的是(　 )

2．下述事例中，利用了红外线的是(　 )

A．验钞机鉴别钞票　　　　　　 　　　　　　　　　 B．自行车的红色尾灯提示后面车辆

C．光缆传递信息　　　　　　　 　　　　　　　　　 D．电视遥控器遥控电视

1．如图所示，是一只小猫正在平面镜前欣赏自己的全身像，此时它所看到的全身像应是A、B、C、D图中的(　 　)

33．小明同学用电流表探究图所示并联电路的电流关系：

(1)请你根据电路图把图的实物电路连接起来．

(2)连接电路时，开关应__________．

(3)按电路图连好电路进行实验时，闭合开关，发现灯L₂发光、L₁不发光，且两电流表的示数相同，则电路发生故障的原因是_______________________________________________；如果发现电流表指针偏转很小，这可能是因为_______________________________________。

(4)排除故障后，闭合开关，电流表A₁、A₂的示数如图所示，则通过灯L₁的电流为__________，通过灯L₂的电流为__________．

32．下表是一组同学在研究某物质的熔化时记录的实验数据：

(1)从表中的数据可以看出该物质是________ (填“晶体”或“非晶体”)，它的熔点是________；

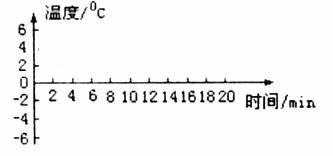

(2)在图中画出该物质的熔化图象；

(3)从开始加热到第8min，物质处于__________态，在第12min是__________态，熔化过程经历了__________min．

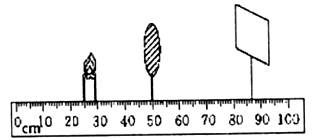

31．在“探究凸透镜成像规律”的实验中，装置如图所示：

(1)实验前要先调节烛焰、凸透镜、光屏的中心大致在__________上，这样做的目的是使像____________________；

(2)如果实验中所用的凸透镜的焦距是15cm，蜡烛放在图示位置，移动光屏直到屏上出现清晰、明亮的像，这时的像是__________、__________的；

(3)要想在光屏上看到缩小的像，应该把蜡烛移至离凸透镜__________的地方，光屏应向__________透镜的方向移动(填“靠近”或“远离”)；

(4)要想观察到正立的像，蜡烛应放在离凸透镜__________的地方．

30．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，就会发现头发越梳越蓬松，且头发会随着梳子飘起来，你能解释这一现象吗？

29．春节前，各家各户都要进行大扫除来迎接新春，小明的奶奶在大扫除时遇到一个问题：她发现家里用久了的白炽灯泡比较黑，便把它取下来，想用抹布把它擦干净，可她用了很多办法也没法将其擦亮．你知道灯泡是怎么变黑的吗?又为什么没法将它擦亮?说说看．

28．小明在“组成串联电路和并联电路”的实验中，连接了如图所示的实物电路，请在右边的方框内画出它的电路图．
