22、如图所示，标有“6V 3W”字样的小灯泡与最大阻值为30Ω的滑动变阻器串联在电路中。当变阻器连入电路中的电阻为12Ω时灯正常发光。(不考虑灯泡电阻受温度影响，电源电压不变)求：

(1)电源电压，；

(2)当变阻器连入电路的电阻为18Ω时，变阻器两端电压和灯泡的实际功率。

21、如图所示，电源电压恒为24V，小灯泡标有“6V、3W”字样，定值电阻R₂的阻值为24Ω，当S闭合，S₁、S₂都断开且滑片P移到滑动变阻器的中点时，等L正常发光。

(1)灯泡L的电阻是多少？

(2)滑动变阻器的最大阻值是多少？

(3)当S₁、S₂都闭合时，调节滑动变阻器，使整个电路消耗的总功率最小，这个最小值是多少？

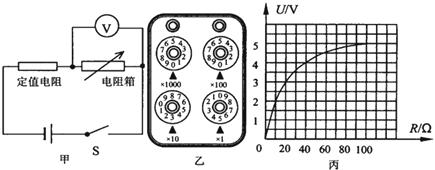

20、甲、乙两小组同学用图甲所示的电路进行了一些实验探究．

(1)甲小组选取的定值电阻为15，电阻箱阻值如图乙所示，其值为_______，此时电压表的示数为3．5V，则该小组所用电源的电压为________V；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将________．(选填“变大”、“变小”、“不变”)

(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U-R图像(如图丙)．由图像可知，电阻箱阻值为20时，电压表的示数为________V，该组所选用定值电阻的阻值为________．

19、如图所示为用伏安法测电阻的电路图，电路中电流约为0．4A，待测电阻为10Ω。

　(1)如图，用笔画线做导线，将题中实物图按电路图连线，开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的_________端(填a或b)。

　(2)小名同学闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是　　 　V，电流表的读数是　　 　 A，被测电阻R_x的阻值是　　 　　 Ω。

　(3)若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数较大，则电路中发生故障的原因是_________________________________　　 。

　(4)若将待测电阻换成小灯泡，实验中测量电流、电压值后，通过计算得出三次小灯泡的电阻不相等，你认为可能的原因是　　　　　　　 　　　　　　　　　　　　　。

18、现有两只阻值相等的定值电阻R₁和R₂，一只电压保持不变的电池组、导线若干，试用以器材设计出两种不同的连接方式分别接在图中虚线框内标有A、B、C、D的有关接线柱上，使它们各组成一个完整电路，并使甲、乙两电路分别都能同时满足以下要求。

(1)在接线柱A、D间正确地接入电池组

(2)当开关S断开时，电流表的示数为I，当开关闭合时，电流表示数为2I

17、有的半导体，在受热后电阻迅速减小，反之，电阻随温度的降低而迅速增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围的温度变化，反应快，而且精度高。由这段文字的信息，回答下列问题：

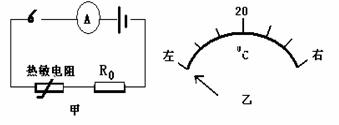

(1)如果将热敏电阻与电源、电流表和一个定值电阻串联成一个电路(如下图所示)，其它因素不变，如果电路中的电流变小，则热敏电阻所在区域的温度将＿＿＿(填“升高”或“降低”)。

(2)上述电路中，我们将电流表中的电流刻度盘换成相应的温度刻度盘，就能直接示出热敏电阻附近的温度值。如果刻度盘正中的温度刻度值为20℃(如下图所示)，则35℃的刻度应在20℃的＿＿＿边(填“左”或“右”)。

16、一个家用电能表的盘面上标有“3000 r／kW·h”字样，它表示每消耗1kW·h的电能，电能表的转盘转3000转．若某个电热水器单独使用时，电表转盘在300s内转了210转，则热水器消耗的电能是　　　.

15、把标有“6V ，3W”和“6V ，6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为　　　 V，两灯消耗的实际总功率为　　　　 W。

14、甲灯标有“220V 40W”，乙灯标有“110V 40W”，则甲、乙两灯的电阻之比为　　　　 。

若将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为　　　　 。

13、人体是导体。下表是通过人体的电流值和相应的人体反应：

皮肤干燥的人两手间的电阻约为1×10⁵欧，当皮肤潮湿时，电阻可能降到1.5×10³欧，则皮肤潮湿时，只要在两手间加　　　　 电压就可能会使人有触电感觉。
