2．对吸收图中各现象的解释不正确的是

A．敲击编钟能发声，说明声音是由于物体的振动而产生的

B．真空罩中的手机能接收信号，说明声音可以在真空中传播

C．街头设置自动噪声监测仪，可以监控噪声污染

D．B型超声波诊断仪可以用于医疗观察

1．如下图所示，均是与光有关的四种现象，其中反映光沿直线传播的是

　　 A　　　　　　　　　　　　　 B　　　　　　　　　　　　　　　　　　　　　　　 C　　　　　　　　　　　　　 D

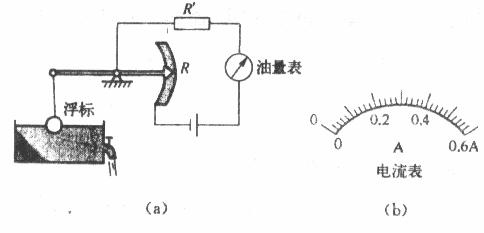

20．如下图所示是一种自动测定油箱内油量的装置。R是滑动变阻器，它的滑片在杠杆的-端，油量表(油量显示器)实际上是一个电流表(是由电流表改装而成)。

(1)试说明电路中的作用。

(2)该装置用到了哪些物理知识。(至少说出三种)

(3)已知油量表(电流表)的量程为0.6A，表盘如图(b)所示，电源电压为12V，设计时规定，通过油量表的最小电流为0.1A。按照这-规定，保护电阻的阻值和滑动变阻器R的最大值应该分别是多大？

(4)若油量表的最大示数设计为120L，最小示数设计为20L，请在图(b)的刻度盘上标出这两个对应的油量示数。

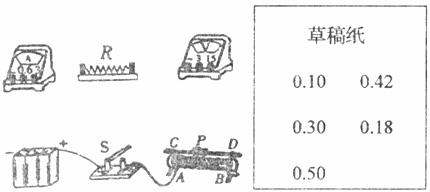

19．在测量某一定值电阻阻值的实验中，小明选定了如下图所示的器材进行实验。实验过程中，由于小明同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘记填入表格中。

(1)请你帮助小明同学把记录在草稿纸上(如上右图)的电流值对应填入表格中，并写出你所依据的物理规律是_______________________。

(2)根据数据计算该定值电阻的阻值为____________。(小数点后保留一位数字)

(3)根据实验所需电路，用笔画线代替导线完成上图中的实物连接。

(4)滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是____________。

18．为了研究物质的基本特性，某实验小组的同学做了如下实验：他们在两只完全相同的烧杯中装入100g的煤油和100g的水。实验时，分别用两个完全相同的酒精灯给煤油和水加热，并利用温度计和计时器测量它们的温度随时间的变化情况，记录数据分别如表1、表2所示(设煤油和水每分钟吸收的热量相等)。

表1　　　　 煤油

表2　　　　 水

(1)分析比较表1(或表2)中的第一行和第三行的数据和相关条件，可得出的初步结论是什么？

(2)分析比较表1和表2的第三列、第四列、第五列等数据及相关条件，可得出的初步结论是什么？

(3)进一步综合比较表l和表2中的数据及相关条件，还可得出的初步结论是什么？

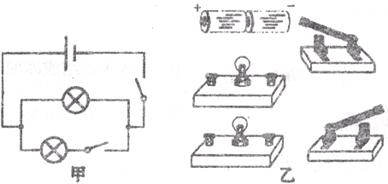

16．请你按照下图甲所示的电路，用笔画线代替导线，将图乙中的元件连成电路。

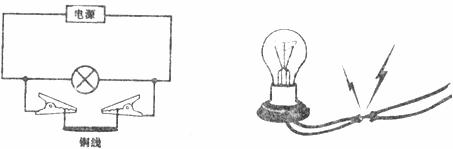

15．如下图所示的电路，容易造成的危害是_____________；主要是因为__________________。

14．如下图所示的电路。已知L₁的电阻是10，L₂的电阻是l5，闭合S，的示数是3V，则的示数是____________，的示数是____________。

13．在某一温度下，两个电路元件A和B中的电流与两端电压的关系如下图所示。由图可知，元件_________中的电流与它两端电压之间的关系遵循欧姆定律。将A和B并联在电压为2.5V的电源两端通过A和B的总电流为___________。
