4．在如图所示的电路中，电阻R₁=8，R₂=10，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0．2A．当开关S接位置2时，电流表示数的可能值在　　　 A到 　　　　　A之间。

3．济南大明湖具有“吸热”功能，盛夏时节能大大减弱周围地区的“热岛效应”若大明湖湖水的质量为1.0×10⁷kg，如果水温升高2⁰C，则湖水吸收的热量为__________J。若这些热量被同等质量的砂石吸收(c_砂石<c_水)则砂石升高的温度________2 ℃(选填“大于”、“等于”或“小于”)。

2．家庭电路的用电器之间是_______联的，电风扇工作时把电能转化为_______能，白炽灯用久了会发暗，其原因之一是钨丝先升华后又_______在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率变_______。

1．用蒸笼蒸馒头，是上层还是下层蒸格中的馒头先熟呢？小明仔细观察后发现：高温的水蒸气经过多层蒸格向上升，遇到冷的蒸笼盖时，大量水蒸气发生　　现象，　　很多热量，使　　层蒸格中的馒头先熟。有经验的师傅拿刚出笼的馒头前，先将手沾点水，这样做主要是利用　　　，使手不会被烫伤。

20．有两个电路元件A和B,流过元件的电流与其两端电压的关系如图(甲)所示．把它们串联在电路中，如图(乙)所示．闭合开关S,这时电流表的示数为0. 4A,则电源电压和元件B的 电功率分别是

　　 A．2．0V　 0.8 W　 　　　　　　　　　　　　　　　 B．2.5V　 1.0W

　　 C．4.5V　 1.0 W　 　　　　　　　　　 　　　　　　 D．4.5V　 1.8W

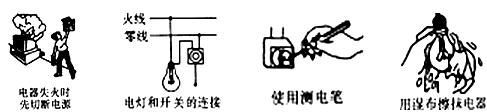

19．下图所示的四幅图中，符合安全用电原则的是

A．　　　 　　　　　　　　　　 B．　 　　　　　　　　 C．　　 　　　　　　　　　　 D．

18．下列能量转化的实例中，将内能转化为机械能的是

A．太阳能电池发电　　 　　　　　　　　　　　　　　 B．水蒸气把壶盖顶起

C．电灯发光　 　　　　　　　　 　　　　　　　　　　 D．弹弓将石头弹出

17．把标有“6V　 6W”和“12V　 6W”字样的两个灯泡L_l、L₂并联在6V的电源上。下列说法中正确的是　

A．灯L_l正常发光　　　　　　 　　　　　　　 B．灯L₂正常发光

B．两灯都正常发光　　　　 　　　　　　　　 D．两灯都不能正常发光

16．在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0~0. 6A以及0~3A)。闭合开关S，电阻R₁与R₂均有电流流过，两只电流表的指针偏转角度相同，则R₁与R₂的比值为

　　　 A． 1∶5 　　　　　　　　 B．5∶1 　　　　　　　　 C．1∶　　 　　　　　　　 D．4∶1

15．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是

A．均使电阻R两端的电压成倍数变化

B．均使电阻R两端的电压保持不变

C．前次使电阻R两端电压成倍数变化，后次使电阻R两端的电压保持不变

D．前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化
