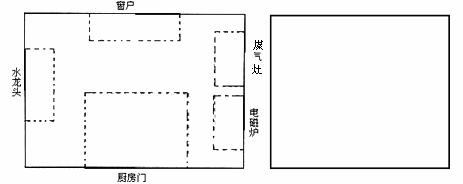

2．晓丽发现妈妈经常忘记关掉厨房的窗户、水龙头、煤气开关、电磁炉开关。为了消除安全隐患，她想设计如下电路：

在厨房门口安装红、黄两只灯泡。当煤气、电磁炉没有都关闭时红灯亮，都关闭时红灯灭；当窗户、水龙头没有都关闭时黄灯亮，都关闭时黄灯亮。

现在，给你红、黄两只灯泡，一个定值电阻，4个开关，电源和导线若干，请你帮他在右图中画出这个电路图(元件画在相应虚线框内)。

1．将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

4．某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V.

(1)如图是他实验的电路，但连接不完整，请你给帮他完成电路的连接。

(2)电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将　　　　 。(填变化情况)

(3)实际实验的有关记录与计算如下表：

该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请说出两点(这两点的意思应不同)：①　　　　　　　 　　　；②　　　　　　　　　　　　　　　 。

(4)他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：

这位同学有些纳闷：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此作出两种可能性的解释：①　　　　　　　　　　　　　　　　 　　　

②　　　　　　　　　　　　　　　　　　　　　 。

3．为研究灯泡的发光情况，小明设计了如图所示的电路进行实验．电路中两个灯泡规格相同(额定电压均为1．5V)、电源电压恒为3V，实验时，当开关闭合后，两灯泡发光．一段时间后，两灯泡突然熄灭，但电压表仍有示数：经检查，除灯泡外其余器材的连接良好． 请简述造成这种情况的可能原因。

(写出两种，并在每种原因中说明两灯的具体情况)

　　 原因一：　　　　　　　　　　　 ．

　　 原因二：　　　　　　　　　　　 ．

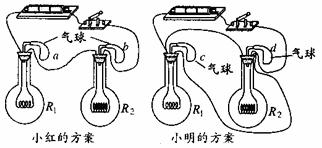

2．小红和小明分别用图所示的装置，探究电流一定时，电流产生的热量与电阻的关系。他们分别将两段阻值不同的电阻丝()密封在完全相同的烧瓶中，并通过玻璃管与气球相连。(设他们所用的各种同类器材性能相同)

(1)在这个实验中电流产生热量的多少是通过　　　　　 体现出来的。

(2)他们同时开始进行实验，在a、b、c、d四个气球中鼓起来最快的是　　　 。

(3)小红和小明的实验方案中有一个是错误的，请针对错误的实验方案进行简要评估。(说明谁的方案是错误的，以及错误的原因)

1．2008年南方雪灾，给人民群众的生活、生产带来很多困难。抢险队员在冰雪覆盖的道路上洒大量的盐，小亮同学产生疑问：含盐浓度不同的冰，熔化特点有无区别？为此，小亮同学用纯水、淡盐水、浓盐水制得质量均为lkg的纯冰、淡盐冰、浓盐冰，在相同加热条件下测量三者的温度变化，并得到三条温度变化曲线(纯冰对应曲线①、淡盐冰对应曲线②、浓盐冰对应曲线③)．根据曲线图可知，含盐浓度越高的冰，比热容越　　　 (大／小)，熔化前升温越　　　 (快／慢)，并能在更　　　　　　 (高／低)的温度熔化。

8．电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。

7．如图所示的电路中，电源电压为6V，且保持不变，图中电压表示数为2V，灯L₂的电阻是4Ω，则通过灯L _l的电流强度为___________A，灯L₁电阻值为__________Ω．

6．如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则电路中的电流为 　　　A，电动机的功率为　 　　　W。

5．甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是　　　　　 　灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是　　　　　　 　。
