22．如下图所示，请画出撬图钉时的动力臂L₁并标出F₂。

21．如下图所示，是发光点S在平面镜中所成的像，请在图中画出另一条入射光线和它的反射光线。

20．下面关于力学现象的解释中正确的是

A．小球在空中下落得越来越快，是因为力可以改变物体的运动状态

B．人用力推车，车未动，是因为推力小于摩擦力

C．小孩从滑梯上自行下滑，是因为他具有惯性

D．书本静止在课桌上，是因为书本的重力与桌面对它的支持力平衡

19．两个相同的篮球，表面潮湿，从不同高度自由落至同一地面，留下的印迹如下图所示，关于初始时篮球的重力势能，下列说法正确的是

A．落在a处的大　　　　　　　　　　　　　　　　　　　　　　 B．落在b处的大

C．两个一样大　　　　　　　　　　　　　　　　　　　　　　　 D．无法比较大小

18．在2008年北京奥运会比赛中，下列说法正确的是

A．3m跳板跳水运动员起跳时用力蹬跳板是要利用跳板的弹性势能

B．赛艇比赛运动员用的船桨属于省力杠杆

C．游泳比赛运动员向后划水是应用力的相互作用

D．在4×100m接力赛中，为保证交接棒顺利，交接棒时两运动员尽可能做到相对静止

17．青藏铁路已全线贯通，已经投入运营的高原列车有完善的供氧系统和完备的医疗应急系统，这样做是因为

A．高原空气稀薄，大气压强小　　　　　　　　　　　 B．高原空气稀薄，大气压强大

C．高原空气稠密，大气压强小　　　　　　　　　　　 D．高原空气稠密，大气压强大

16．在下图所示的电路中，定值电阻，电源电压保持不变。闭合开关S，当滑动变阻器滑片P向右滑动时，下列现象中会发生的是

A．电流表、电压表的示数都变小　　　　　　　　　 B．电流表示数变小，电压表示数不变

C．电路消耗的总功率减小　　　　　　　　　　　　　　 D．消耗的电功率减小

15．下图是与家庭电路有关的四个情景，其中正确的是

14．2008年1月中旬以来，我国南方出现了建国以来罕见的持续大范围雨雪和冰冻的天气，导致部分地区停电停水、通信中断、交通事故频发，人民群众的生产生活受到较大影响。连日的大雪、冻雨压断电缆、电塔，寒冷天气造成用电量猛增，电力供不应求，造成部分地区大面积停电。如下图是南方雪灾中见到的电线结起冰柱现象，它主要是

A．由水蒸气液化而成的　　　　　　　　　　　　　　　　 B．由水蒸气凝华而成的

C．由水凝固而成的　　　　　　　　　　　　　　　　　　　　 D．由水汽化而成的

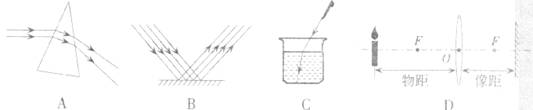

13．下图所示的四幅图中，与光的折射有关的图是
