27．如图所示，电能表的读数为 　　　　　　　kW·h。

26．如图所示，根据电磁铁两端的N、S极,在图中标出电流方向。

25．如图所示，O为杠杆的支点，画出力F的力臂。

24．在图中画出漂浮在水面上的物体A静止时所受重力的示意图。

23．小军利用滑轮组竖直向上匀速提升物体，如图所示，第一次提升时，滑轮组的机械效率为75%，小军对地面的压力为F₁；第二次提升时，将物体完全浸没在某种液体中匀速提升，小军对地面的压力为F₂， F_1: F₂=1:4，已知小军的质量为70kg，提升的物体质量为90 kg,假设在拉绳子的过程中，小军对绳子的拉力与地面的压力始终竖直向下，且在同一直线上,不计绳重和摩擦，g取10N/kg，则第二次浸没在液体中匀速提升时，液体对物体的浮力大小是　　　　　　　 N。

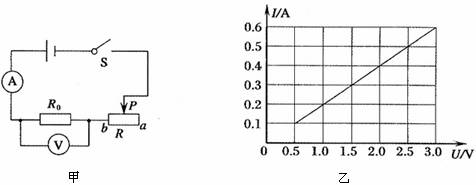

22．图甲是研究电流与电压关系的电路图。开关S闭合后。将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示．实验时，电源电压3V保持不变，结合图像可知,当滑片P位于a端时，滑动变阻器消耗的电功率是　　　　 W。

21．我们能够分辨出各种不同乐器的声音，是因为它们的　　　　　 　不同。

20．长期堆放煤的水泥地面会变黑，这是　　　　　　 现象。

19．洗手池下水的回水管利用了　　　　　　　　　 的原理。

18．一束激光射到平面镜上，当入射角是30度时，反射角是　　　　 度。
