19．将图中的蓄电池、开关、灯泡L₁和L₂串联起来组成电路，并在下边方框中画出它的电路图。

18．①在图(c)中，画出光线通过透镜后的折射光线。②根据光线通过透镜前后的方向，在图(d)虚线框中画出适当的透镜。

17．①在图(a)中画出反射光线。②根据平面镜成像特点，作出图(b)中物体AB在平面镜中的像。

16．医院抢救中暑病人时，首先是在人体的额头上大面积地擦酒精，这种方法称为“物理疗法”。这种疗法的依据是酒精_____________时从皮肤吸热，使皮肤的温度____________(填“升高”或“降低”)。

15．如下图所示，人眼好像一架照相机，晶状体和角膜的共同作用相当于凸透镜，如图所示表示的是来自远处的光经眼球折光系统的光路示意图。该眼是________眼，应利用______镜矫正。

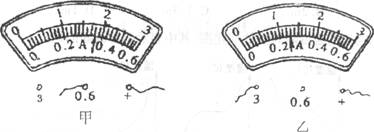

14．图甲中电流表的示数为______________A，图乙中电流表的示数为______________A。

13．一入射光线与平面镜夹角为20⁰，这时入射角为______________，反射光线与入射光线的夹角是__________________。

12．如图所示的电路中，当开关S闭合后，哪个图中的两个灯泡都发光?

11．如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光。在观察到小灯泡发光时，两金属夹之间接入的可能是：

A．铅笔芯或硬币　　　　　　　　　　　　　　　　　　　　　 B．硬币或橡皮

C．橡皮或塑料尺　　　　　　　　　　　　　　　　　　　　　 D．塑料尺或铅笔芯

10．如果想用电流表测电铃工作时的电流，下面电路图设计正确的是：
