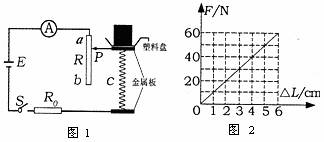

27．学习了电学相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．下图1是小红设计的电子秤原理图，其中E为干电池(2节)；A是电流表(电子秤示数表盘)；R₀是定值电阻(5Ω)；R是一根长为6cm阻值为15Ω的均匀电阻丝．c是一根弹簧，其所受压力F与压缩量△L的关系如下图2所示(塑料盘的重力不计，g取10N／kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端。

(1)该电子秤的最大称量是多大．应选用的电流表最大量程是多少．

(2)当电流表的指针指在0.3A处时，所称重物的质量是多少．

(3)从理论上说明该方案的最大不足，画出你的设计原理图．

26．诞生于19世纪后10年的汽车，曾经是速度和效率的象征。进入21世纪，伴随着汽车的普及，现实中的交通事故、交通堵塞、能源紧张、环境污染等问题开始困扰着我们，回归传统和自然的呼声越来越高，“骑上你的自行车”成为倡导“国际无车日”(9月22日)活动的宣传用语．“国际无车日”活动并不是拒绝汽车，而是唤起民众对自身生活方式的反思，如何走出既有速度和效率又能减少拥堵和污染这个两难的境地，一种新的交通工具--电动自行车应运而生了．

(1)电动自行车运用了许多物理知识，观察下图所示电动自行车的结构图，填写下表．

(2)运用科学的物理术语，说明电动自行车和汽车的能量转化，并指出“国际无车日”的积极意义．

(3)下表是某品牌电动自行车的部分技术参数．从物理学的角度看，表中有一个物理量的名称与单位不一致，请你指出并改正．

(4)若电动自行车的效率为80%，行驶过程中所受阻力为车重的0.06倍．求车以4m／s的速度在平直公路上匀速行驶时的工作电流(g取10N／kg)。

25．在用“伏安法测导体电阻”的实验中．

(1)小明连接的实物电路为下图，其中有几处是错误的，请在错误之处打“×”并改正．

(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．

　(3)从“实验步骤”看，存在的主要缺陷是什么．

24．下表是小明同学利用下图所示的实验装置探究液体压强规律时所测得的部分数据。

(1)实验所得的数据有一组是错误的，其实验序号为________________。；

(2)综合分析上列实验数据，归纳可以得出液体压强的规律：①____________________，该结论是通过分析比较实验序号____的数据得出来的．②_______________________，该结论是通过分析比较实验序号____的数据得出来的．

23．在“探究水沸腾”的实验中，某实验小组观察到下图(a)、(b)所示的两种情景。

(1)你认为哪一种是水沸腾时的情景。

(2)实验中你还观察到哪些实验现象。

(3)为了减少从开始加热到沸腾时的时间，可以采取哪些措施。

22．小明利用平板玻璃、两段完全相同的蜡烛等器材探究平面镜成像的特点。

(1)选用玻璃板的目的是_________________________。

(2)选取两段完全相同的蜡烛的目的是______________________________________。

20．在乘坐公交车时，我们常常会遇到图1所示的情景。报纸、电视、网络等新闻媒体也经常从不同角度对此类事情进行过报道(图2)．为了避免这种情况的发生，保证乘客的安全，现在公交车上的语音提示系统会自动提醒大家：“上车的乘客请扶好站稳”．

请你用学过的物理知识解释漫画中发生的情景并指出这则报道中的错误．说明为什么“扶好站稳”就能避免这种情况的发生．

19．一束光线AO以与水面成30⁰的角斜射到水面．试在图中画出光线AO经过水面后的光路图。

18．如下图所示的电路中，L₁和L₂是两只标有“6V3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是________表，b ________表，a表的示数是________．
