24、(6)在水平桌面上放置一个空玻璃杯，它的底面积为0.01m²，它对桌面的压强为200Pa。

(1)求玻璃杯的重力大小。

(2)在玻璃杯中装入1kg水后，水对杯底的压强为900Pa，求水的深度；并通过计算推测出玻璃杯的大致形状是下图中(a)、(b)、(c)的哪一种？(水的密度为，取g=10N/kg，杯壁的厚度可忽略)

23、(6分)如下图所示，标有“6V、3W”字样的小灯泡与最大阻值为10Ω的滑动变阻器串联在电路中。当变阻器连入电路中的电阻为6Ω时灯正常发光。(不考虑灯泡电阻受温度影响，电源电压不变)求：

(1)灯泡电阻、电源电压；　 (2)灯泡正常发光1min，变阻器产生的热量。

22、(10分)小明用下列器材探究小灯泡亮度与实际功率的关系。其中的小灯泡上标有“2.5V”字样。

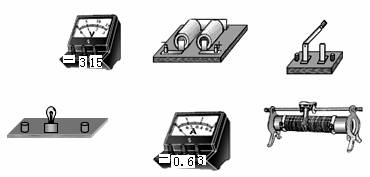

(1)请你用笔划线代替导线，将下列器材连接成探究小灯泡亮度与实际功率关系的实验电路。

(2)小明一连接好电路后一闭合开关，发现电压表指针反偏，原因是　　　　　　　　　　

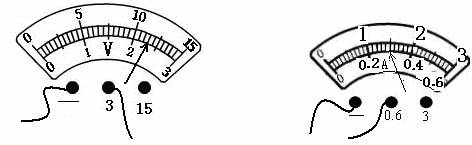

(3)小明改正了连接错误后继续实验。移动滑动变阻器的滑片，看到电压表和电流表的示数如下图所示，此时小灯泡消耗的实际功率为　　　　 W。通过多次实验小明得出：小灯泡越亮它的实际功率越　　　　 。

(4)实验中，小明想用伏安法测定值电阻，也要多次移动滑动变阻器的滑片，但目的和这次不同。测电阻时移动滑片的目的是为了　　　　　　　　　　　　　　　　

21、(4分)如图甲所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请在图甲中画出木棒所受拉力的力臂L及所受重力的示意图。如图乙所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

20、(6分)为什么用钢铁制成的金属块在水中会下沉，而用钢铁材料制成的轮船却能漂浮在水面上？请你用所学的物理知识进行解释。(ρ_钢铁=7.9×10³kg/m³)

19、(2分)下图所示，东东在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带。东东对产生的原因进行了思考。受此启发，在测量凸透镜的焦距时，东东想：如果分别用红光和紫光平行与同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距是否相同呢？请写出你的推断：　　　　　　 色光对凸透镜的焦距大，你推断的理由是：　　　　　　　　　　　　　　　　　　

18、(1分)两人相距较远说话时，听不到对方的声音，但同样情况下，用自制的土电话就可以听到相互的说话声；耳朵贴在铁轨上能听到远处火车开来的声音而站起来就听不到了。对此，请你提出一个要研究的问题　　　　　　　　　　　　　　　　　　　 。

17、(3分)滑轮组即能省力又能改变力的方向，建筑工人用自制的滑轮组把600N的重物缓慢提升2m，如下图所示，绳自由端的拉力F=250N。拉力做的功是　　 J，该滑轮组的机械效率等于　　 ，若不计一切摩擦和绳重，该滑轮组的动滑轮重　　 N

16、(2分)篮球比赛时，投入篮筐中的篮球从篮筐中下落过程中，篮球的　　　 能转化为

　　 能。

15、如下图所示是一种水位自动报警器的原理示意图，当水位达到金属块A时，出现的情况是

A．红灯亮 B．绿灯亮 　C．红、绿灯同时亮　　 D．红、绿灯都不亮

第II卷　 非选择题(共40分)
