32．晓军在研究电流通过导体产生的热量跟导体电阻的定量关系时，采用了如图所示的实验装置，该装置可以测量电流通过导体产生热量的多少。它的原理是：将一根电阻丝放在密闭空气盒中，电流通过电阻丝产生的热量，可以使等质量的密闭空气受热膨胀，受热膨胀的密闭空气可以使U形玻璃管中一侧的液面升高，而液面每升高一个小格，代表电阻丝产生热量为Q。

实验提供的器材：秒表、三根阻值分为5W、10W、15W的电阻丝、符合实验要求的电源、一个开关和若干根导线。

(1)实验中要保持通过三根电阻丝的电流大小和通电时间不变，晓军设计电路时，应该将三根电阻丝　　　　 联在电路中来进行实验。

(2)实验过程中，晓军将测得的数据记录在下面的表格中：

分析表中数据，晓军可以得出的结论是：　　　　　　　　　　　　　　　　　　 。

31．如图甲所示，晓敏想用该电路研究通过电路中的电流与AB两点间电阻阻值的关系。

(1)请用笔画线代替导线，将实物电路连接好；

(2)闭合开关，电流表示数如图乙所示，则电流表示数是　　　 A，此时电压表指针恰好指在2.8V的位置，由此可以计算出AB两点间电阻的阻值是　　　 Ω。在实验过程中，若将AB两点间的电阻更换为15Ω时，应将滑动变阻器的滑片向　　　　 移动。(填“左”或“右”)

图甲　　　　　　　　　　　　　　　　　　 乙

30．在“探究凸透镜成像规律”的实验中：已知凸透镜的焦距为9cm，如图所示，小强同学将蜡烛由远到近逐渐向透镜移动。当蜡烛在28cm刻度线处时，移动光屏，在光屏上能得到清晰　　　　　　　　 的像(选填“倒立”、“正立”、“放大”、“缩小”)，　　　 就是利用这一成像特点制成的(选填“照相机”、“投影仪”、“放大镜”)。

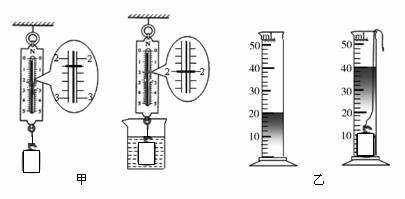

29．如图(甲)所示，金属块所受的浮力为　　　 N；如图(乙)所示，金属块排开水的体积为　　　　 m³。

28．小勇同学在调节托盘天平的横梁在水平位置平衡时发现指针在标尺中央两侧不断摆动，摆动的幅度如图所示。为使天平横梁在水平位置平衡，应将天平横梁右端的平衡螺母向________移动(填“左”或“右”)。

27．取一定量的松香，加热使其熔化。温度升高到60℃时，每隔2min记录一次松香的温度如表中所示，分析表中数据可知：松香属于　　　　　 (“晶体”或“非晶体”)，因为松香没有一定的　　　 点。

26．利用图中的滑轮组装成最省力的滑轮组用来提升重物，请画出绕绳方法。

25．根据光的反射定律，在图中画出反射光线。

24．如图所示，电阻箱的示数是　　　　　 W。

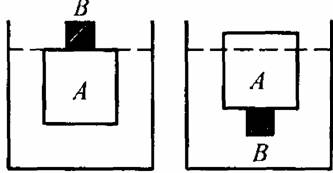

23．在一个圆柱形容器内盛有深为20cm的水。现将一质量为200g的密闭空心铁盒A放入水中时，空心铁盒有一半浮出水面；当铁盒上放一个小磁铁B时，铁盒恰好浸没水中，如图甲所示；当把它们倒置在水中时，A有1/15的体积露出水面，如图乙所示。小磁铁B的密度为　　　　　 kg/m³。

甲　　　　　　　　　　　 乙
