23．(5分)如图是某品牌饮水机，下表是它铭牌上的数据，现将热水包中1kg的水在12min内从30℃加热到90℃［水的比热容为4.2×10³J/(kg·℃)］

求:(1)在这个过程中水吸收多少热量?(2)饮水机加热过程中消耗的电能是多少?

22．我国现在生产的轿车都具有多项安全配置，即使有突发事件发生也能起到保护作用，如图所示：

(1)请你分析说明此轿车中“头枕”起了什么作用？

(2)除了安全带以外，轿车还有一种安全装置，即使在发生严重碰撞时，也能对人起到保护作用，这个安全装置是什么？

21．(3分)如图所示，S为发光点，由S发出的光经水面反射后通过P点，请你在图中画出入射光线、反射光线以及折射光线的大致方向。

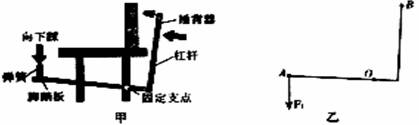

20．(3分)如图甲所示是小宇同学发明的捶背椅，当坐在椅子上的人向下踩脚踏板时，捶背器便敲打背部进行按摩。请你在图乙中画出踩下脚踏板敲打背部时，杠杆B点受到的阻力F₂、阻力臂L₂及动力臂L₁。

19．(3分)如下图所示，是开关闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和通电螺线管的南、北极以及电源的正、负极。

18．建筑工地上，工人用如图所示的装置(由滑轮组和吊篮组成)将600N的的砖在6s内匀速提升2m，动滑轮重50N，吊篮重70N(不计绳重及摩擦)，下列判断正确的是

A．此装置由四段绳子承担物重

B．工人对绳的拉力为240N

C．工人提升砖做的有用功1200J

D．此装置对砖块做功的功率为360W

17．下列各项措施中为了减小压强的是

A．载重汽车安装较多轮子　　　 　　 B．汽车轮胎上刻有花纹

C．冰鞋的刀刃磨的非常薄　　　 　　 D．旱冰鞋下装有滚轮

16．如下图所示电路，开关闭合后在滑动变阻器的滑片由中点向下滑动过程中，下列说法正确的是

A．灯泡的额定功率变小　 　　　　　　　 B．滑动变阻器消耗的电功率变小

C．电压表示数变大　　　 　　　　　　　 D．电流表A_1、A₂示数的差值保持不变

15．如图所示各种现象中，属于动能转化为重力势能的是

A．苹果自由下落　　 B．火箭加速上升　　　 C．滚摆上升　　　 D．小孩滑下

14．2009年中国海军成功远赴马里执行护航任务，为祖国赢得了荣誉，下列相关说法正确的是

A．一名特战队员受到的重力约为300N

B．站在甲板上的特战队员受到的支持力和他对甲板的压力是一对平衡力

C．军舰护航时，不能与商船近距离并排行驶，因为流体压强与流速有关

D．为驱散海盗，特战队员发出的“烟雾弹”离开枪口后运动状态是不变的
