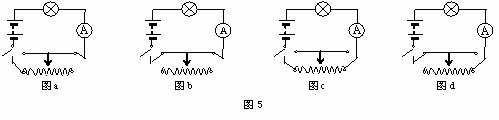

1、如图5所示的电路，是表示滑动变阻器连入电路的四种接法。当滑片向左滑动的过程中，(1)电流表示数变大的是　　　　 电路图；(2)电流表的示数变小的是　　　　 电路图；(3)电流表的示数不变的是　　　　 　电路图；(4)不正确的连法是　　　　 　电路图。

12、在“测定小灯泡额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，但始终达不到灯泡的额定电压，其原因可能是下述的哪一种？

A．变阻器的总电阻太大　　　　　 B．电压表的量程太大

C．电源电压太低　　　　　　　　 D．电流表的量程太大

　　　　　　　　　　　　　　　　 Ⅱ卷(非选择题　 共76分)

11、电功率是反映

A．电流做功大小的物理量　　　　　 B．电流做功快慢的物理量

C．消耗电能大小物理量　　　　　　 D．能量转化效率的物理量

10、以下各单位中不是电功率单位的是

A．kWh　　　　 B．J/s　　　　 C．W　　　　 D．V A

9、下列说法中正确的是

A．kWh是电功率的单位，kW是电功的单位

B．电能表是测量用电器功率的仪表

C．功率大的用电器，消耗的电能一定多

D．功率为100W的用电器正常工作10h耗电1kWh

8、根据欧姆定律可导出公式R＝U/I，依此可测定导体的电阻，下列说法中正确的是

A．导体的电阻与导体两端电压成正比；

B．导体的电阻与导体中的电流成反比；

C．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比；

D．导体的电阻与本身的材料和属性有关，与电压、电流无关。

7、将30Ω的电阻接在一电源的两端，通过电阻的电流是0.3A，若把30Ω的电阻拿走，将10Ω与60Ω的电阻分别接在这个电源的两端，那么通过两电阻的电流分别是

A．0.9A，0.15A　　　　　 B．0.15A，0.9A　　 C．0.1A，0.6A　　　 D．0.6A，0.1A

6、如图4所示，某同学在实验时误把电流表并联在电灯L₂的两端，开关闭合后观察到的现象是

图4

A．两灯都不亮　　　　 　B．两灯亮度正常　　 C．L₁亮，L₂不亮　　 D．电流表没有示数

5、某同学做电学实验，电路如图3所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭，电压表示数增大，电流表几乎为零。请判断出现该现象的可能原因是

A．灯泡被短路　　　　 B．开关被断开　　 C．灯丝被烧断　　　　 D．滑动变阻器被烧断

4、在图2中，电源电压保持不变，当滑片P向左移动时，电流表、电压表示数的变化情况是

A．电流表示数增大，电压表示数减小

B．电流表示数减小，电压表示数增大

C．两表示数增大　　　

D．两表示数减小
