3．关于物体所受重力的方向，下图表示正确的是

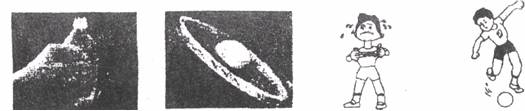

2．根据力的作用效果可以感知力的存在。下列图中事例可以说明力能改变物体运动状态的是

A．压力使矿泉水瓶变瘪　　　　　　　　　　　　　　　　 B．压力使网球拍变形

C．拉力使弹簧伸长　　　　　　　　　　　　　　　　　　　　 D．力把足球踢出去

1．你所答的这张物理试卷放在水平桌面上静止时，下列说法正确的是

A．它对桌面的压力和桌面对它的支持力是平衡力

B．它所受到的合力为零

C．因为它是静止的，所以没有受到力的作用

D．因为它受到摩擦力，所以静止在桌面上

25．在学习了电学知识后，老师提供了以下器材，让同学们自己设计一个能调节电灯发光亮度的电路。器材：电源(电压20V)、一个定值电阻R(“20V　 10W”)、一个小电灯L(“20V 10W”)、一个滑动变阻器R₀(0-500)和若干开关、导线。

　　　　　　　　　 图甲　　　　　　　　　　　　　　　 图乙

(1)小明的小组首先完成了设计，他们设计的是能使小电灯L在两种功率下工作的电路，如上图甲所示。请计算电灯在两种工作情况下的功率。

(2)小华的小组设计出的是能够在家庭电路中使用的电路，可以连续调节电灯的功率大小，如上图乙所示。请计算此电路工作时，变阻器接入电路中的最小阻值。

24．某驾驶员为了粗略测定汽车上货物的质量，采用了这样的办法：让一辆汽车以不变的输出功率P沿一段平直公路匀速行驶，从速度表上读出此时汽车的速度为。如果汽车运动时受到的阻力与整车重力成正比，比例系数为，已知汽车自身的质量为，车上货物的质量设为。

(1)求货物的质量。

(2)如果减少货物质量，使整辆车的质量变为原来整辆车质量的9／10，而汽车的输出功率仍为P，汽车原来沿一段平直公路匀速行驶需要10min。那么，减少质量后，汽车匀速经过同一路段需要多少时间？

23．小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表(0-0.6A、0-3A)、电压表(0-3V、0-15V)、滑动变阻器(50、1.5A)、额定电压为2.5V的小电灯(正常发光时的电阻约为7)、开关各一个，导线若干。

(1)小明在实验中电流表应该选择________的量程，电压表应该选择________的量程。

(2)他连接的实物电路如下图所示。请你在虚线框内画出该电路图。

(3)闭合开关前应把滑动变阻器滑片的位置调到__________(填“C”或“D”)端。

(4)闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的__________和__________。(填写序号)

A．小电灯短路　　 　　　　　　　　　　　　　　　 B．小电灯的灯丝断了

C．小电灯的灯座接触不良　　 　　　　　　　 D．电压表的正、负接线柱接反

E．变阻器滑片放在了最小阻值处

21．(1)要想用一个最小的力，推着一个圆筒越过障碍物，试在下图上画出此力的作用点和方向。

(2)图中小磁针静止在通电螺线管旁，请你在图上标明：

①电源的正负极；②通电螺线管的N、S极；③磁感线的方向。

20．如下图所示，在两个完全相同的条形磁铁的不同磁极上分别吸引着铁钉，当相对的磁极互相靠近时，两铁钉的钉帽会_________；当两个磁铁相互接触时，两铁钉会_________。

19．如下图所示，电源电压为12V，闭合开关s，电压表的读数为3V，它测量的是灯_______的电压，如果灯L₁的电阻为60，则电流表的读数为_________A。
