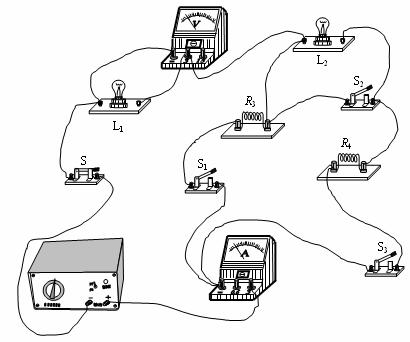

37．在图所示电路中，灯L₁的电阻R₁是灯L₂电阻R₂的(不考虑灯丝电阻随温度的变化)，电源电压为10V且保持不变。当闭合开关S₁、S₂，断开开关S₃时，灯L₁正常发光，电阻R₃消耗的电功率为2W，电压表示数为U₁；当闭合开关S₃，断开开关S₁、S₂时，电阻R₄消耗的电功率为0.25W，电压表示数为U₁。

求：(1)电流表前后两次示数之比；

　 (2)灯L₁的额定电功率；

(3)电阻R₄的阻值。

36．把烧红的铁球投入质量为10kg、温度为20℃的水中，如果水温升高到50℃，则水吸收了多少热量？[已知水的比热容c_水＝4.2×10³J/(kg×℃)]

35．实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关一个、电阻箱两个(电路图符号)。要求从实验桌上选择适当器材，设计实验证明：“串联电路的等效电阻等于各电阻之和”。请画出实验电路图，并写出实验步骤。

(1)实验电路图：

(2)实验步骤：

34．小明在做“研究浮力大小与哪些因素有关的实验”时，发现把小石块放入水中会下沉，而把小木块放入水中会上浮，因此小明得到了这样的结论：密度大的物体在水中受的浮力小，密度小的物体在水中受的浮力大。请你利用身边的物品或实验器材设计一个实验，用实验来说明小明的观点是错误的。

(1)简述实验过程：

(2)实验现象或数据分析：

33．在图所示的电路中，A、B、C、D为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的。在不允许拆开电路的情况下，请你用一个电压表对故障进行判断，把实验方法和判断结果填入下表中。

32．刘浩和李楠同学想利用图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻为R₁，烧瓶B中的金属丝是镍铬合金丝，电阻为R₂，R₂> R₁，温度计显示煤油的温度。

(1)这两个烧瓶中所盛煤油的质量应该　　 。(选填：“相等”或“不相等”)

(2)实验中，刘浩和李楠发现B烧瓶中温度计的示数升高的快。这表明：在　　　 和通电时间相同的情况下，导体的电阻越　　　 (选填：“大”或“小”)，产生的热量越多。

31．图是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成。通过观察指针偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定小铁块，当用导线a与接线柱2相连，闭合开关后，指针发生偏转。

(1)当开关闭合后，电磁铁右端应为　　　 极。

(2)当滑动变阻器的滑片P向　　　 滑动时(选填：“左”或“右”)，指针偏转的角度将会变小，表明电磁铁磁性　　　　 (选填：“增强”或“减弱”)。

30．根据杠杆的平衡条件，在下表中空格处填上恰当的数值：

29．张芳用图所示装置在实验室做“观察水的沸腾”的实验。

(1)观察她所做实验的实验装置，指出其中的错误：　　　　　　　 。 (2)根据图中气泡变化情况可以推知此时水　　　 沸腾(选填：“正在”、“即将”)。

(3)纠正错误后，进行正确操作时记录的数据如下表：由表中数据可知，水的沸点是_________℃，此时实验室中的气压　　　　　 一个标准大气压(选填：“大于”、“等于”或“小于”)。

28．图中，O是杠杆的支点，画出力F的力臂并用字母l标明。
