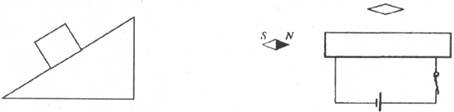

21．(6分)在下面左图中，画出一个静止在斜面上的物体所受力的示意图，并标注力的符号；在下图中根据小磁针静止时的指向，请画出通电螺线管的绕线情况，并标出上方小磁针的N极。

20．用相同的滑轮和绳子分别组成如下图所示的甲、乙两个滑轮组，把相同的物体提升相同的高度，在不计绳重及机械摩擦的情况下，甲所用的拉力__________乙所用的拉力；甲滑轮组的效率__________乙滑轮组的效率(填“大于”、“等于”或“小于”)。

19．2008年5月12日我国汶川地区发生了8.0级的大地震．给人民群众造成了重大损失。因为地震产生的声波属于__________(填“次声波”或“超声波”)，所以地震前人们并没有感知到。倒塌房屋中的一些被困人员，通过敲击物体使其__________发出声音，被及时获救。

18．家庭电路中的插座用来给经常移动的用电器供电，它与家中的其它用电器之间是彼此__________联的，三孔插座比两孔插座多出的一个孔是用来把家用电器的金属外壳与__________连起来的。

17．太阳光通过一个三棱镜后，发生__________现象，分解成各种颜色的光，在白光屏上形成一条彩色的光带，其中__________光偏折最大。

16．小明在体育毕业考试中，50m跑的成绩是8.0s，他跑步的平均速度是__________；在4×100m接力赛中，为保证交接棒顺利进行。交接棒时两运动员要尽可能做到______________________________。

15．现有四个小灯泡L₁、L₂、L₃、L₄，分别标有“12V 　20W”、“12V 　10W”、“6V 　5W”、“6V　 10W”的字样，小明想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做法正确的是

A．把串联后接入电路中　 　　　　　　　　　　　　　　 B．把L₂和L₄串联后接入电路中

C．把L₁和L₃串联后接入电路中　 　　　　　　　　 D．把L₂和L₃串联后接入电路中

第Ⅱ卷(非选择题)

14．下列热现象中说法正确的是　　　　　　　　　　　　　　　　　　

A．我们常见的大雾是水蒸气遇冷液化形成的

B．各种内燃机利用水作冷却液，是利用水的比热容较大的物理特性

C．把0℃的冰，放入0℃的水中，冰会熔化

D．化雪更比下雪冷，是因为雪熔化时要吸热

13．下列说法正确的是

A．材料的导电性是由材料内部电荷的运动情况决定的

B．电磁波的频率越小，波长越大

C．原子核中带正电的粒子是中子

D．核能是一种不可再生的清洁能源

12．在公园平静的湖水中，经常能看到从湖底产生的气泡向上升。则气泡在水中向上升的过程中，下列说法正确的是

A．气酒所受的液体压强不变　　 　　　　　　　　　 B．气泡所受的液体压强变小

C．气泡所受的浮力变大　　 　　　　　　　　　　　　　 D．气泡所受的浮力不变
