4．小轿车上都装有一个用来提醒司机是否关好车门的指示灯。四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。下图所示的模拟电路图符合要求的是

3．下列说法中错误的是

　　 A．电源是提供电压的装置　 　　　　　　　　　　　　　 B．电流是电荷的定向移动形成的

　　 C．电压是形成电流的原因　 　　　　　　　　　　　　　 D．电路两端只要有电压就一定有电流

2．关于电流表和电压表的使用，下列说法错误的是

　　 A．使用前都应检查指针是否指零

　　 B．若有两个量程，一般都先用大量程并“试触”

　　 C．两表都不能将两接线柱直接接到电源的两极上

　　 D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出

1．家庭用的白炽灯使用时间久后发光会变暗，则用久后的白炽灯的灯丝电阻与原来相比

　　 A．变大　　 　　　　　　　 B．变小　　 　　　　　　　　 C．不变　　 　　　　　　　 D．无法确定

9．(10分)在探究“家用电器”的综合实践活动中，小明与同学合作，在爸爸的协助下，以家里的电水壶为观察、研究对象，记录了如下表中的有关数据。

根据上表中的记录，请解答下面的问题。

(1)求通电2min壶中的水吸收的热量；［c_水＝4.2×10³J/(kg·℃)］

(2)求电水壶中发热体正常工作时的电阻值；

(3)求2min内电水壶消耗的电能和实际功率。

8．(6分)测定自己上楼时的功率有多大，是一项很有意义也很有趣的物理实践活动。如果现在你要测定自己爬上10m高楼时的功率，假设你身体的质量为50kg，上楼所用的时间是50s，请计算自己上楼的功率(取g=10N／kg)。如果你想增大运动量使做功功率变大可以采取那些办法？

7．(10分)小张和小明两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同,小灯泡的额定电压可能是“1.5V”、“2.0V”或“2.8V”。

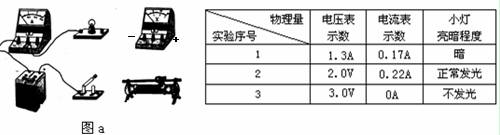

(1)图a是小张同学没有连接完的实物电路, 请你用笔画线代替导线，将实物电路连接完整 (要求滑片向右滑时，灯泡变暗)

(2)小张正确连接好电路后，如上表所示，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下后熄灭，小张仍观察并记录了第3组数据，则他所用小灯炮的额定功率为______ 瓦,他们所用电源的电压为_______伏。

(3)小明正确连接好电路后,当他所选用的小灯正常发光时，电压表的示数如图b所示，此时滑片恰好在滑动变阻器的中点上，若小明与小张的小灯泡额定功率相同，则小明同学所选用小灯泡正常发光时的电流为______安，滑动变阻器连入电路的电阻值为_______欧。

6．(8分)在探究“影响滑轮组机械效率高低的因素”时，一位同学设计了如图所示的四个滑轮组，并将所测实验数据填入下表：

(1)在表中填上四次实验的绳子的股数n和机械效率。

(2)根据实验次序①和_____可知，滑轮组机械效率高低与　　　　　 有关；

(3)通过实验次序②和_____可知，不同滑轮组提升相同重物时，动滑轮越重，机械效率越______；　

5．(2分)在下图中画出铅球静止在水平地面上时所受重力和支持力的示意图。

4．(2分)如图所示，MN为空气和水的分界面，AO为反射光线，O为入射点。在图中画出其入射光线和折射光线。
