9．在“用电流表和电压表测电阻”的实验中，所用的电源电压为6V，待测电阻约为15Ω。

(1)甲同学连接的部分电路如图1所示。请将电路连接完整．

　　　　 图1　　　　　　　　　　　　　　　　　 图2

　(2)乙同学测的是小灯泡电阻，其他器材和电路与甲同学的相同。当小灯泡两端电压是3V时，电流表的示数如图2所示，则此时小灯泡的电阻是_________Ω。改变小灯泡两端的电压，又测量两次，并将三次测得的电阻取平均值。这种取平均值的方法是否正确并说明理由：_____________________　　　　　　　　　　　　　　　　　　　　　　 ___。

8．在研究牛顿第一定律的实验中，同学们已经知道滑块在水平面上滑行的距离与它刚滑到水平面上时的速度v₀有关，与水平面的粗糙程度有关，有些同学还认为与滑块的质量有关。下面是甲、乙、丙三位同学在探究“滑块在水平面上滑行的距离与滑块质量是否有关”课题时所设计的实验步骤，请你也参与进来。他们选择的器材有：质量相同、粗糙程度不同的木块、铁块、铜块、铝块各一个，斜面，木板，钩码若干。

(1)实验中应控制___________　　　 _　　 　　和_____________　　　　　 __不变。

(2)甲、乙、丙三位同学设计的实验步骤分别如下，你认为符合本课题探究要求的是______同学的(填选项前的编号)。

甲：让木块从斜面的顶端由静止滑下后沿水平木板滑行，观察并记录木块在水平木板上滑行的距离和木块的质量；分别在木块上放上数量不等的钩码，先后让其从同一斜面的顶端由静止滑下后沿同一水平木板滑行，观察并记录每次木块在水平木板上滑行的距离和木块及其上钩码的质量。

乙：先后让木块从同一斜面的不同高度处由静止滑下后沿同一水平木板滑行，观察并记录每次木块在水平木板上滑行的距离和木块的质量。

丙：先后让木块、铁块、铜块、铝块从同一斜面的顶端由静止滑下后沿水平木板滑行，观察并记录它们分别在同一水平木板上滑行的距离和它们的质量。

(3)下表是按符合本探究课题要求的实验步骤操作后得到的实验数据，从中得出的结论是：_____________________________________________________。

7．完成图中各透镜的光路

6．如图所示，一位同学在用力提着水桶静止，请画出水桶的受力示意图。

5．一些圆珠笔的手握部分套着柔软的橡胶圈，上面有许多小凹坑，如图3所示，这样设计的好处是在书写过程中：

(1)手与笔之间不易打滑，因为　　　　　　　　　　　　　　　　 。

(2)手会比较舒适，是由于　　　　　　　　　　　　　　　　　　 。

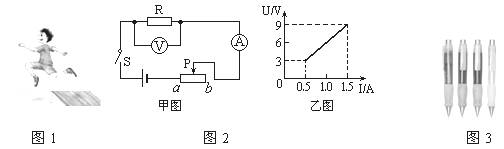

4．如图2甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是　 V，定值电阻R的阻值是　 Ω。

3．如图1跳远运动员起跳前快速助跑，增大了其　　　　 ，假设起跳后他所受的一切外力同时消失，那么他将　　　　　　　　　　 ，但最终还是落到地面上是因为　　　　 。　　　　　　　　　　　　　　　　　　　　　　　　　

2．小明在探究凸透镜成像的规律的实验中，通过实验，他发现蜡烛离凸透镜越远，光屏上得到的像越　　　　　 ________(填“大”或“小”)，再把蜡烛向凸透镜靠近时，要想在光屏上得到清晰的像，光屏应　　 _________(填“远离”或“靠近”)凸透镜，此时在光屏上看到的像是　　　　　 的(填“倒立”或“正立”)。

1．某水壶的容积为2L，装满20℃的水，水面高30cm，则水对壶底的压强为　　　　　 ，将其烧至沸腾水吸收的热量是　　　　　 。(环境气压为一标准大气压，g取10N/kg)

42．在研究物体运动快慢时，我们往往规定时间相同，比较物体运动路程大小。下列采用相同方法的是

①研究电流时对比水流　 ②研究不同物质ρ与m关系时，保证V相同　 ③灯泡发光就知道电路中有了电流　 ④通过力的示意图表示力的三要素　 ⑤研究电功率与电阻关系时，通过观察两个烧瓶中细玻璃管中液面升高的快慢来判断哪一段电阻丝的功率大　 ⑥研究液体压强与深度关系，保证是同种液体

A．①②⑥　　　　　 B．②⑥　　　　　　 C．①⑤　　　　　　 D．④⑤

第Ⅱ卷(非选择题　 共50分)
