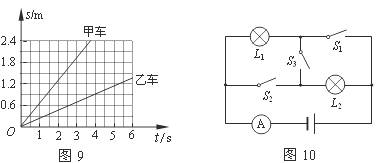

16. 在图10所示电路中，电源电压为6V不变。L₁、L₂是额定电压为6V，电阻为10Ω的相同灯泡(忽略温度对灯泡电阻的影响)。闭合开关　　　　　 时，L₁亮、L₂不亮；当仅闭合S₃时，整个电路消耗的电功率为　　　　　　　 。

15．甲、乙两小车同时同地同方向做匀速直线运动，它们的s-t图象如图9所示。两小车的速度大小关系是v_甲　　 　v_乙(填“﹥”、“﹤”或“﹦”)。

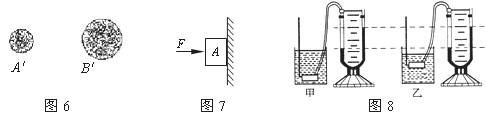

14．将同一压强计的金属盒先后放入甲、乙两种液体中，现象如图8所示。由图可知这两种液体的密度大小关系是ρ_甲　　　 ρ_乙。(填“﹥”、“﹤”或“﹦”)

13．如图7所示，物体A重30N，用F等于50N的力垂直压在墙上静止不动，则物体A所受的摩擦力是________N。

12．两个表面潮湿的完全相同的篮球A、B，分别从不同高度自由落至同一地面，在地面上留下的印迹如图6中A＇、B＇所示。由此可以判定，篮球______开始下落时的重力势能较大。

11．风力发电机是根据法拉第发现的_____________现象制成的。风能是可再生能源，可以源源不断地从自然界获取，请你再举出一种可再生能源：________。

10．如图5所示的装置，滑轮自重20N，其下端挂重280N的物体G；杠杆可绕水平轴无摩擦地转动，绳和杠杆都是轻质的，杠杆上标度的间距相等。要在图示水平位置使杠杆平衡，在杠杆的A点所加的竖直向上的力F应是

A．150N　　　　 B．200N　　　　 C．300N　　　　 D．400N

第Ⅱ卷(非选择题 共50分)

9．在图4所示的电路中，电源电压不变，闭合开关后，当滑动变阻器的滑片向左移动时，下列说法正确的是

A．电流表、电压表示数都不变　　　　

B．电流表示数增大、电压表示数减小

C．电流表、电压表示数都增大　　　　

D．电流表示数减小，电压表示数增大

8．下列说法中正确的是

A．我们能看到平面镜中的像，是像发出的光线进入了我们的眼睛

B．遮光板放在平面镜后方会遮挡平面镜内的虚像

C．比平面镜大的物体不能在平面镜内成完整的像

D．站在平面镜前的人逐渐远离平面镜时，他的像大小不变

7．某同学在探究“通过电阻的电流跟电阻两端电压的关系”时，得到通过a、b两电阻的电流随电压变化情况的图象(如图3所示)，则下列说法与图象相符的是

A．电阻一定时，电流随着电压的增大而减小　

B．电压相同时，阻值大的电阻通过的电流大

C．电流相同时，阻值小的电阻两端的电压大

D．两电阻阻值的大小关系是R_a＞R_b
