8．课堂上，在“探究滑动摩擦力的大小与什么因素有关”时，同学们提出了以下几种猜想：

A．与接触面受到的压力大小有关　　 B．与相对运动的速度大小有关

C．与接触面面积的大小有关　　　　 D．与接触面的粗糙程度有关

(1)刘明学习小组采用了如图甲的实验设计，用弹簧测力计水平拉动木块在木板上匀速运动，并进行三次实验．实验数据如下表所示，则表中数据可以验证猜想　　 　(填序号)，可以得到的结论是：　　　　　　　　　　　　　　　　　　　　　　　　　　 ．

(2)为了验证其余三种猜想，在上面结论的基础上，该实验小组改用了如上图乙的实验设计。他们认为按照图乙做实验，便于读数、方便操作。请你简单说明他们这样认为的依据： 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　．

7．

(1)如图所示，一束光斜射到两人相互垂直的平面镜上，光线与平面镜A的夹角为60°．请在图中完成光路图，并标明由平面镜B反射后的光线与镜面夹角的大小．

(2)为了使杠杆保持静止，可以在A点施加一个力F，力的方向不同，需要力的大小也不同，请在图中画出力F最小时的示意图．

6．炎热夏季，美丽的“东昌湖”水吸收大量的太阳光热，给周围的居民带来些许凉意。若湖水总质量为2.0×10¹⁰kg，当水温平均升高0.5℃时，吸收的热量为　　　　　 J。[c_水= 4.2×10³J/(kg·℃)]

5．如图所示的是小灯泡的U-I变化曲线。由图可知，当小灯泡两端电压为4V时，它的灯丝电阻为　　　　 Ω。

4．2009年6月5日，法航一架“空客330-200”客机在大西洋上空失事，机上228人不幸罹难。事后，有关方面迅速展开搜救行动，特别是寻找“黑匣子”。若飞机“黑匣子”能在30日之内不断地向外发出频率是37.5Hz的电磁波，则该电磁波在真空中的波长为　 m。

3．2009年7月22日上午9∶30，在我国长江流域地区将发生“日全食”现象。如图所示，发生“日全食”时太阳、地球、月球应处在同一直线上，则地球应在图中　　　 所示的位置。(填“甲”或“乙”)

2．太阳--巨大的“核能火炉”。在其内部，氢原子核在超高温下发生　　　　 ，放出巨大的核能。

1．亚丁湾中国舰队护航途中，补给舰对驱、护舰进行综合补给。该过程中，若以补给舰为参照物，则驱、护舰是　　　　 的。

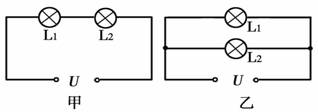

8．如图所示，将灯L₁、L₂按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L₁的功率为4W，在乙图中灯L₁的功率为9W。设灯丝电阻不变．下列说法中正确的是(　 )

A．甲、乙两图中灯L₁两端的电压之比是2∶3

B．L₁、L₂两灯灯丝电阻之比是2∶1

C．甲图中灯L₁、L₂的功率之比是2∶1

D．甲、乙两图电路消耗的总功率之比是3∶2

第Ⅱ卷(非选择题　 共31分)

7．如图所示，浸在水中的A物体的质量为3kg，B物体的质量为2kg，且整体处于静止状态，弹簧测力计自身重力不计。下列说法正确的是(　 )

A．弹簧测力计的示数为19.6N

B．物体A浸在水中的体积为500cm³

C．物体A处于平衡状态

D．物体B受到的重力和B对绳的拉力是一对平衡力
