19．(2分)在图13中合适的位置标出电磁铁的N、S极及其外部磁感线的方向。

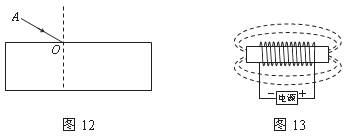

18．(2分)如图12所示，AO表示从空气斜射向平行玻璃砖上表面的一束光，请画出这束光通过玻璃砖的光路图。

17．如图11所示，青藏铁路部分路段路基两旁各插有一排碗口粗细、高约2米的铁棒，我们叫它热棒。热棒在路基下还埋有5米深，整个棒体是中空的，里面灌有少量液氨。热棒的作用相当于天然的“制冷机”，它是我们学过的物态变化知识的创造性应用。热棒的工作原理是：当路基温度升高时，液态氨吸热发生_____________变为气态上升到热棒的上端；气态氨遇冷放热发生__________变成了液态氨，又沉入了棒底。如此不断循环，有效地防止了路基温度的升高。

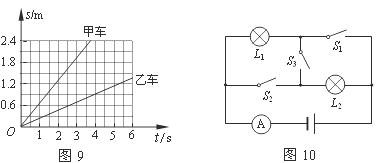

16. 在图10所示电路中，电源电压为6V不变。L₁、L₂是额定电压为6V，电阻为10Ω的相同灯泡(忽略温度对灯泡电阻的影响)。闭合开关　　　　　 时，L₁亮、L₂不亮；当仅闭合S₃时，整个电路消耗的电功率为　　　　　　　 。

15．甲、乙两小车同时同地同方向做匀速直线运动，它们的s-t图象如图9所示。两小车的速度大小关系是v_甲　　 　v_乙(填“﹥”、“﹤”或“﹦”)。

14．将同一压强计的金属盒先后放入甲、乙两种液体中，现象如图8所示。由图可知这两种液体的密度大小关系是ρ_甲　　　 ρ_乙。(填“﹥”、“﹤”或“﹦”)

13．如图7所示，物体A重30N，用F等于50N的力垂直压在墙上静止不动，则物体A所受的摩擦力是________N。

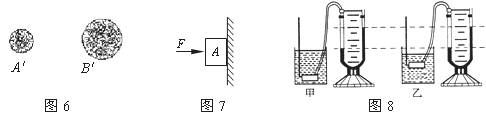

12．两个表面潮湿的完全相同的篮球A、B，分别从不同高度自由落至同一地面，在地面上留下的印迹如图6中A＇、B＇所示。由此可以判定，篮球______开始下落时的重力势能较大。

11．风力发电机是根据法拉第发现的_____________现象制成的。风能是可再生能源，可以源源不断地从自然界获取，请你再举出一种可再生能源：________。

10．如图5所示的装置，滑轮自重20N，其下端挂重280N的物体G；杠杆可绕水平轴无摩擦地转动，绳和杠杆都是轻质的，杠杆上标度的间距相等。要在图示水平位置使杠杆平衡，在杠杆的A点所加的竖直向上的力F应是

A．150N　　　　 B．200N　　　　 C．300N　　　　 D．400N

第Ⅱ卷(非选择题 共50分)
