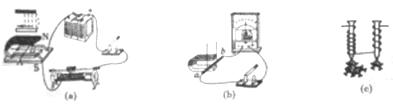

30、如下所示的三幅实验装置图，请在下面的横线上填出各实验装置所研究的物理现象：

图A_____________________________________________________；

图B______________________________________________________；

图C_____________________________________________________。

29、某宾馆的房间里有一个电热壶，上面标有“220V，1000W”的字样，该热水壶正常工作1min，要消耗___________J的电能，这些电能可以使1kg的水温度升高__________°C。

(保留一位小数)[C_水=4.2×10³J/(kg·)]

28、甲、乙、丙三个同样的烧杯里倒入等质量的水，再将质量相同的实心铅块和铜块分别浸没在甲、乙、丙三个烧杯中，若没有水溢出，则三个烧杯中的水位由低到高依次是_____________________________________________________

27、手机已成为人们普遍使用的通信工具，它是由_____________来传递信息的，它在真空中的传播速度为__________m/s。

26、一只天鹅在平静的湖面山飞翔，它在湖中的像是___________(填“实”或“虚”)，当它距湖面6m时，它的像与湖面的距离是__________m。

38．电动自行车轻便、安全、无污染，很受人们喜爱，某同学在双休日骑电动自行车到海滨、连岛观光，途经全长7000m、被人们称之为“神州第一堤”的连云港拦海大堤．若电动自行车以18km／h的速度匀速行驶，电动自行车牵引力的功率为l50W．求：

(1)该同学通过大堤全程所需的时间；

(2)电动自行车通过大堤全程牵引力所做的功；

(3)电动自行车的牵引力．

37．下图是起重汽车起吊2t货物时的实物图．当货物以lm／s的速度上升2m后再水平移动3m．已知滑动组的机械效率是80%．(F取10N／kg，起吊货物时支架与吊臂相对固定)

(1)观察实物图，在图中画出滑轮组钢绳的绕法；

(2)起重机起吊该货物时的有用功率是多少?

(3)起重机起吊该货物时，每段钢绳的拉力有多大?

36．通过实验研究杠杆平衡的条件得出结论后，一同学又设计了一套装置来验证杠杆平衡的条件，如图所示，所用的钩码每一只质量都是50克．

(1)安装杠杆之初，如果右端偏低，可以将其右端可调节的螺旋向____________旋动，使杠杆变为水平．

(2)按图示装置实验，杠杆水平后要读取数据验证杠杆平衡条件，还缺少一件器材，这件器材是__________．

(3)再在杠杆左端的钩码下方增加一只钩码，如果保持杠杆所受拉力作用点不变，弹簧秤读数也不变，要将杠杆再次调节到水平，必需把弹簧秤的下端向__________方移动．

(4)杠杆再次恢复水平后，弹簧秤的拉力与对应力臂的乘积应是未增加钩码前力和力臂乘积的__________倍．

35．芳芳和兰兰运用如下图所示的实验装置测定了滑轮组的机械效率．在全班交流实验结果时，老师提出：如果各组所有滑轮和串绕绳子的方式不变改变其他因素，是否会影响它的机械效率呢?大家积极思考，提出了种种猜想，概括起来有如下几种：

猜想l：可能与匀速提升的速度大小有关．

猜想2：可能与提升的速度大小和被提升的钩码重都有关．

猜想3：可能与被提升的钩码重有关．

猜想4：可能与钩码被提升的高度有关．

芳芳和兰兰分别根据各自的猜想进行了探究，实验记录如下表：

芳芳的实验记录

兰兰的实验记录

(1)请帮助兰兰完成表中的一项计算，结果为____________；

(2)请根据她俩的实验记录，分别在表中写出探究结果；

(3)归纳她俩的实验探究，你所得到的结论是____________________________________．

34．在探究滑轮组机械效率与物重关系的实验中，用同一滑轮组装置做了三次实验，测量的数据如下表所示：

(1)根据表中数据，计算出第一次实验中的机械效率为___________；(g取10N/kg)

(2)根据实验记录，写出探究结果__________________________．
