10．有两个电阻R₁、R₂ (已知R₁<R₂)，如果将它们串联起来接入电路中，在相等的时间内它们消耗的电能分别为W₁、W₂，下面的说法中正确的是

A．W₁>W₂　　　　　　　　　 B．W₁<W₂　　　　　　　　　 C．W₁=W₂　　　　　　　　　 D．无法判断

9．对于下图中的各种数据，说法不正确的是

A．每消耗1kWh的电能，电能表的转盘转3000转

B．同时使用的用电器总功率不能超过2200W

C．电能表正常工作时的电压一定为220V，电流一定为10A

D．电能表读数的单位是KW·h，也就是“度”

8．在下图所示的电路中，闭合开关S后，灯泡L₁和L₂都不亮，电压表有示数，其故障原因可能是

A．L₁断路　　　　　　　　　 B．L₁短路　　　　　　　　　 C．L₂断路　　　　　　　　　 D．L₂短路

7．如下图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R₂的滑片P向左移动时，电流表和电压表示数的变化情况是

A．电流表的示数变小，电压表的示数变大

B．电流表的示数变小，电压表的示数变小

C．电流表的示数变大，电压表的示数变大

D．电流表的示数变大，电压表的示数变小

6．在“探究电流与电压的关系”的实验中，分别用R₁、R₂两个电阻进行了探究，并根据各自的实验数据绘制出如下图所示的I-U关系图象，从图中可以看出R₁、R₂的大小关系为

A．R₁>R₂　　　　　　　　　　 B．R₁<R₂　　　　　　　　　　 C．R₁=R₂　　　　　　　　　　 D．不能确定

5．从欧姆定律可以导山公式．对电阻的理解，你认为上正确的是

A．当电压增大时，电阻也增大

B．当电流增大时，电阻减小

C．当电压为零时，电阻也为零

D．电阻由导体本身性质决定，与电流、电压无关

4．如下图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U_ab=2V，U_bc==2V，U_ac=4V，在表格中记录数据后，下一步应该做的是

A．整理器材，结束实验

B．分析数据，得出结论

C．换用不同规格的小灯泡，再测出几组电压值

D．换用电压表的另一量程，再测出一组电压值

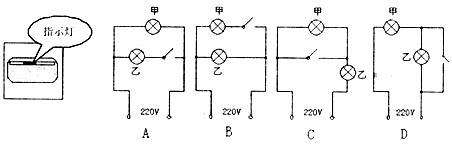

3．如下图所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，能正确表示照明灯(甲)和指示灯(乙)连接方式的电路图是图中的

2．当将滑动变阻器的滑片P向右移动时，下图中的一种连接方法可使变阻器连入电路部分的电阻增大的是

1．关于电压，下列说法正确的是

A．有电源就一定有电压且有电流　　　　　　　　　 B．电压就是电的压力

C．电压是形成电流的条件之一　　　　　　　　　　　 D．有电压就一定能形成电流
