36．小刚和小磊同学探究电阻消耗的电功率和电阻成反比，使用的器材有：满足实验要求的电源一个、电阻值不同的定值电阻若干、满足实验要求的滑动变阻器一个、电流表和电压表各一个、小刚将六个定值电阻并联，设计出了实验电路，并完成了实验，而小磊同学认为，不用将电阻并联，也能完成探究实验，并且正确完成了这个实验。(4分)

(1)请你在下面的虚框中画出小磊同学的实验电路图；

(2)帮助小磊同学写出实验步骤。

35．小红同学利用天平、烧杯、细线和水测量一块小金属块的密度，小红的实验步骤没有写完整，请你帮助小红完成实验步骤，并写出金属块密度的表达式。(3分)

(1)用调节好的天平测量金属块的质量m₁；

(2)在烧杯中放入适量的水，用天平测量烧杯和水的质量m₂；

(3)__________________，在右盘中添加砝码m₃，使天平重新平衡；

(4)计算出金属块的密度为：ρ_金＝ ___________。

34．小明用图16所示电路研究并联电路特点，闭合开关后，发现灯L₁较亮，灯L₂较暗。他对这一现象的解释是：离电源较近的灯泡两端电压较高，因此L₁较亮，王林认为小明的解释是错误的，她只利用图13中的器材设计了一个实验，并根据实验现象说明小明的解释是错误的。请你完成下列问题：(3分)

(1)在下面虚线框中，画出王林所设计的实验电路图。

(2)根据实验现象简要说明小明的解释是错误的。

33．小刚在研究功率与时间的关系时，记录了表3中所示的试验数据，

　　 根据表中的实验数据，可以得出的结论是：_______________________ (2分)

32．小明测量小灯泡正常发光时的电阻(阻值约为10QΏ) ，利用的实验器材有：(4分)

　　 6V的电源电压，额定电压为3.8V的灯泡。

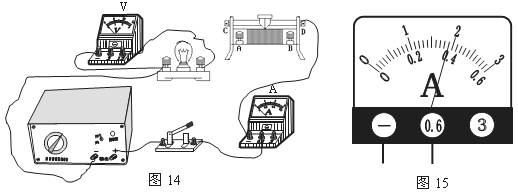

　(1)图14是小明连接的实物图，其中滑动变阻器没有连接完整，请将滑动变阻器正确连入电路中，要求：滑片向右移动时滑动变阻器的电阻值变大。

(2)闭合开关后，移动滑动变阻器的滑片使电压表示数为　　　　 V时，小灯泡正常发光，此时电流表的示数如图15所示，通过小灯泡的电流为 ________A,小灯泡的电阻是_________Ώ。

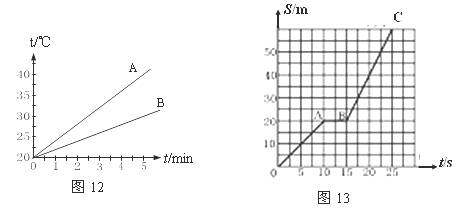

31．如图13所示是小刚同学研究玩具小车的运动路程和时间的变化关系时，画出的图像。

(1)观察分析图13，小车的图像可知，小车在AB段处于________状态(选填“运动”或“静止”)。

(2)小车在OC段运动过程中，做匀速直线运动的时间是_________s。(3分)

(3)小车在OA段的速度为 ________ m/s。

30．在比较水和煤油比热容大小的实验中，小明取了两只相同的烧杯，且在烧杯里分别装入质量和初温都相同的水和煤油。他用两个完全相同的“热得快”给它们加热，并记录得到了表2中的实验数据，请你回答下列问题：(3分)

(1)两种液体相比较，温度升高比较快的是____________；

(2)它们在相同时间内升温不同的原因是_____________。

(3)图12是小明根据实验数据画出的图线，其中________表示的是水吸热升温情况。(选填：“A”或“B”)

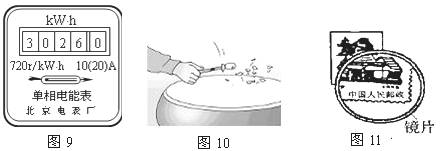

29．小明从眼镜上取下一块镜片，透过镜片观看邮票上的文字，如图11所示。小明用的镜片是　　　　　 透镜，所成的是　　　　 像(选填‘‘虚”或“实”)。(2分)

28．如图10所示，敲鼓的时候，会发现鼓面上的纸屑上下跳动，这个现象说明：正在发声的物体都在________。(2分)

27．小刚家5月初电能表的示数为2876kW·h，5月底小刚家的电能表的示数如图9所示，则小刚家5月份共用电 ______kW·h。(2分)
