36．实验桌上有如下器材：符合实验条件的电源、定值电阻、滑动变阻器、电压表、电流表、开关各一个，导线若干。请你设计一个实验，证明：当导体的电阻一定时，通过导体的电流的变化量ΔI与其两端的电压的变化量ΔU成正比。

(1)请将实验电路图画在虚线框内；

(2)写出主要的实验步骤。

35．小明利用轻质硬棒(可视为杠杆)和透明塑料小桶等器材制作了如图23所示的测量液体密度的秤：用细线做成提纽系在O点将硬棒吊起，棒的一端悬挂塑料小桶(小桶中可装水或其他待测液体)。另外找一个重物做为秤砣，通过调节秤砣在硬棒上悬挂的位置，可使硬棒(杠杆)处于水平平衡。以下是小明测量某种待测液体密度时的实验步骤的一部分，请你将实验步骤补充完整。　

(1)小桶内不加液体，手提O点处的提纽，移动秤砣位置，当秤砣置于A位置时使杠杆处于水平平衡。测量并记录此时O点到A点的距离l₀；

(2)将适量的水注入小桶中，在桶壁上标记水面位置。移动秤砣到某一位置，使杠杆再次处于水平平衡，测量并记录____________________；

　 (3)将小桶内的水全部倒出，_____________________________________________；

　 (4)已知水的密度为ρ_水，利用上述测量出的物理量和已知量，写出计算待测液体密度ρ_液的表达式：ρ_液=　　　　　　　　　　 　。　

34．在图22所示的电路中，电源两端的电压保持不变，L₁和L₂是两只完全相同的灯泡。闭合开关S，两灯泡均发光。经过一段时间，灯泡突然熄灭了，电流表的示数也随之变为零。若电路中仅有一处故障，且只发生在灯泡L₁或L₂上。

(1)该电路中存在的故障可能是______；(选填“断路”或“短路”)

　 (2)为进一步确定故障，小强同学找来了第三只相同且完好的灯泡L₃，将它并联在灯泡L₁两端，闭合开关S，观察各灯的亮暗情况。若灯泡L₃亮，则说明故障发生在灯泡_______上。

33．在探究滑动摩擦力的大小与哪些因素有关的实验中

(1)某次实验中弹簧测力计的情况如图21所示，则此时弹簧测力计的示数为_______N。

(2)通过实验同学们知道了影响滑动摩擦力大小的因素有压力和接触面的粗糙程度，但小军同学仍然认为滑动摩擦力的大小与物体运动的速度大小有关。请你利用身边的物品或实验器材设计一个实验，说明小军的认识是不正确的。

①写出你选用的物品或实验器材；

②简述主要实验过程及实验现象。

32．两个电路元件A和B中的电流与它们各自两端电压的关系如图20所示。将A和B并联后接在电压恒为2.0V的电路两端，则元件A和B消耗的总电功率为　　　 。

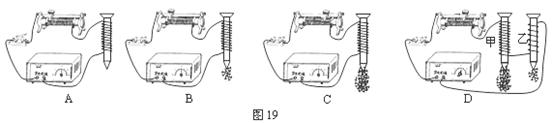

31．为探究电磁铁的磁性强弱跟哪些因素有关，小明所在的实验小组用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁，结合其他实验器材做了如图19所示的实验(图中线圈匝数的疏密表示线圈匝数的多少，各图中的滑动变阻器、电源和大铁钉均相同)。实验中通过观察电磁铁吸引大头针数目的多少，来判断它的磁性强弱

根据图19中观察到的情况，完成下面填空：

(1)通过比较图19中的_________两种情况可知，通过电磁铁的电流越大，它的磁性越强。(选填图19中的序号)

(2)通过比较图19D中甲、乙两个电磁铁吸引大头针的情况，发现外形结构相同的电磁铁，当通过的电流相同时，线圈匝数越_______，磁性越强。

30．同学们用实验探究通过定值电阻R的电流随加在该定值电阻两端电压变化的规律。

(1)其中某实验小组的同学所用的实验电路如图17所示。

①在某次测量时电压表的示数如图18所示，此时电压表的示数为　　　 V。

②通过实验得到了如表一所示的数据，由此可归纳出的探究结论是______________。

　 表一

(2)另一实验小组的同学在做此实验时，使用的实验器材与上一实验小组的相同且均完好，每次读数也准确。他们将测量的数据记录在表二中，分析表二和表一的数据发现，记录的电压表示数不同，造成两表格中电压数据不同的原因可能是本组实验中________

____________________。

　　 表二

29．小红同学在某高山脚下做“观察水的沸腾”实验时，正确操作并记录的数据如下表：

由表中数据可知，水的沸点是　　　 ℃。小红同学将实验装置搬到该山上的某一位置，重做实验时发现，当温度计的示数如图16所示时，水正在沸腾。由此小红有了新的发现：高山上的大气压比山脚下的大气压_______。(选填“高”或“低”)

28．如图15所示为小红同学探究平面镜成像特点的实验装置图。她将一块玻璃板竖直架在一把直尺的上面，并保持玻璃板与直尺垂直。再取两根完全相同的蜡烛A和B分别竖直置于玻璃板两侧的直尺上，点燃玻璃板前的蜡烛A，进行观察和调整。用此实验可以研究：①像与物到平面镜距离的关系；②像与物大小的关系；③平面镜成的是虚像还是实像。

(1)选用直尺的作用是为了便于比较_________；(选填“①”、“②”或“③”)

(2)选用两根完全相同的蜡烛是为了比较________；(选填“①”、“②”或“③”)

(3)在利用蜡烛B确定出蜡烛A所成像的位置后，移去蜡烛B，并在其所在位置上放一光屏，则光屏上_________(选填“能”或“不能”)接收到蜡烛A的像。

27．如图14甲所示，小明向下垂的两张纸中间吹气，两张纸会相互靠拢。此实验现象说明：气体流动时，流速大的地方压强______(选填“大”或“小”)。小明根据这一规律制作了如图14乙所示的装置，当他向饮料管A中吹气时 ，饮料管B中的液面会　　　　　 。(选填“上升”、“不变”或“下降”)
