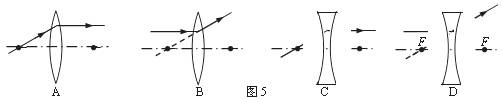

13．如图5所示，其中正确的光路图是

12．如图4所示电路，电源两端电压U保持不变。灯上标有“4V　 2W”字样，灯的电阻不受温度影响。当开关S断开时，灯泡正常发光，电压表V₁与V₂的示数之比为1:2；当开关S闭合时，电流表示数改变了0．2A。下列说法中正确的是：

A．电阻R₁ = 12Ω

B．电源电压U=9V

C．当S闭合时，电路消耗的总电功率P=9．8W　　　　

D．当S断开时，相等的时间内R₁与R₂消耗的电能之比是1:4

11．学过比热容的相关知识后我们知道，不同物质吸热或放热的能力大小不同。下列事实中，最能说明物质吸收的热量跟物质的种类有关的是

A．体积相等的两杯水温度都升高10℃，它们吸收的热量相同

B．体积相等的水、煤油温度都升高10℃，吸收的热量不相同

C．质量相等的铁块、铝块，温度都升高10℃，吸收的热量不相同

D．质量相等的两铁块温度分别升高10℃、20℃，吸收的热量不相同

10．如图3所示，电源电压一定。关于电路的工作情况，下列说法正确的是

A．只闭合S₁时，两只灯泡是串联的

B．若先闭合S₁，再闭合S₂，则电压表读数不变、电流表读数变大 C．若电压表和电流表位置对调，闭合S₁ 、S₂后，则两表都被烧坏 D．若灯L₁被短路，闭合S₁ 、S₂后，则灯L₁不亮，灯L₂亮，电流表损坏

9．如图2所示，O为杠杆的支点，在杠杆的右端B点挂一重物。MN是以A为圆心的弧形导轨，绳的一端系在杠杆的A点，另一端E可以在弧形导轨上自由滑动。当绳的E端从导轨的一端N点向另一端M点滑动的过程中，杠杆始终水平，绳AE对杠杆拉力的变化情况是

A．一直变小　　　 　　　　　　　　　　　　　　　　　　　　 B．先变大，后变小　　

C．一直变大　　　 　　　　　　　　　　　　　　　　　　　 D．先变小，后变大

8．下列几种说法中，正确的是

A．给冰加热，冰的温度一定升高

B．把5℃的水放入0℃的房间，水将会结冰

C．冰棒周围的“白气”，是冰升华形成的水蒸气

D．冬天户外的水管容易冻裂，是由于水结成冰后体积变大的缘故

7．物理课本静止在水平桌面上时，以下属于平衡力的是

A．书对桌面的压力与桌子的重力　　　　　 B．书的重力与桌面对书的支持力

C．桌面对书的支持力与桌子的重力　 　　　　 D．书对桌面的压力与桌面对书的支持力

6．下列关于物体运动的描述，以地面为参照物的是

A．汽车停在路边

B．月亮躲进云层里

C．观光电梯上的乘客看到地面远去

D．行驶的火车上，乘务员看到乘客坐着不动

5．下列光学装置使用时成倒立、放大实像的是

A．平面镜　　　　 　 B． 放大镜　　　　 　 C． 照相机　　　　 　 D．幻灯机

4．以下事例中，为了增大摩擦的是

A．旅行箱上安装滚轮　　　　 　　　 　　　　　　　 B．鞋底上做出凹凸不平的花纹

C．自行车车轴装有滚珠　　　　　　　 　　　　　　　 D．气垫船利用气体将船和水分离
