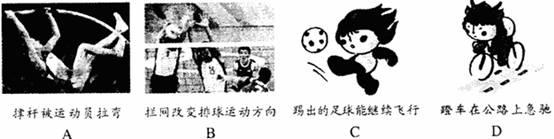

4．图2所示的运动情景中，最明显的反映出力使物体发生形变的是

图2

3．下列物体中，用到了半导体材料的是

A．智能机器狗　　 B．白炽灯泡　　 C．普通干电池　 　　　 　D．滑动变阻器

2．下列数据最符合实际的是

　　 A．拿起一颗葡萄的力约为5N　　　 B．甲型H1N1流感病毒的长度约为l cm

　　 C．人的正常体温约为39℃　　　　 　D．无线电波在空气中的传播速度约为3×10⁸ m/s

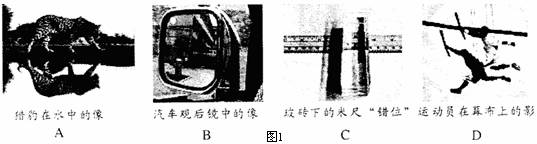

1．图1所示现象中，应该用光的折射规律来解释的是

3．做俯卧撑运动的人可视为杠杆，如图所示，一同学重500 N，P点为重心，他每次将身体撑起，肩部上升0.4 m，某次测试中，他1 min内完成30次俯卧撑．

　　 求：(1)俯卧撑中的动力臂、阻力臂；

　　 (2)将身体匀速撑起，双手对地面的压力；

(3)将身体撑起一次所做的功；

(4)该同学在这1 min内的功率．(8分)

2．(6分)电热水壶由于使用方便、高效，已成为家庭常用的电器之一．下面是某电热水壶的铭牌．要将1 L20℃的水烧开(在标准大气压下)，此电热水壶需正常工作3min 20 s的时间．则：

(1)水吸收的热量是多少?

(2)电热水壶消耗多少电能?

(3)电热水壶的热效率是多少?

表1　 天津市客运出租行业专用发票

1．某人乘出租车时得到一张天津市客运出租行业专用发票，如表所示，此人乘车所用时间为多少?该车在这段时间内运动的平均速度为多少km／h．(4分)

5．(7分)在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2．5V．

(1)连接电路时，开关应________．

(2)请你用笔画线代替导线将图中的电路连接完整．

　　 (3)闭合开关前，应先将滑动变阻器的滑片移到_____端(填“A”或“B”)，闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是_________．

(4)排除故障后，实验得到的数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图所示，则通过小灯泡的电流为_______A，此时小灯泡的实际功率为_______W．

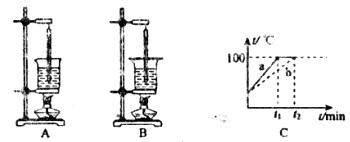

4．(4分)在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从A、B两套器材中经选一套来完成实验：(实验室已准备多套A、B装置)

　　 (1)甲组同学发现所测水的沸点高于100℃，他们选择的是_____(填“A”或“B”)套装置．

　　 (2)乙、丙两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图C所示：a、b两种图象不同的原因是水的____________不同．

　　 (3)通过分析图象C，归纳出水沸腾的特点是：

　　 ①_____________，②____________．

3．(2分)下图是通电螺线管，根据小磁针的指向在图上标出螺线管的N极和电流的方向。
