2．如图所示，是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的大头针。根据图示的实验现象他得出的结论是：当　　　　 一定时，电磁铁的线圈匝数越多，磁性　　　　　 。将滑动变阻器的滑片向右移动时，铁钉吸引的大头针将　　　　　 (填“变多”、“变少或“没有变化”)。

1．小明按下图所示的电路图连接电路进行探究性实验，实验时电阻R₁保持不变，滑动变阻器R₂的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：

请回答：

(1)图中电路是　　　　 电路，电压表V测　　　　 的电压。

(2)比较电流表A₁和A₂的示数，可得结论：　　　　　　　　　 　　　　　　　　　　 。

(3)比较三只电压表示数，可得结论：　　　　　　　 　　　　　　　　　　　　 。

(4)比较电流表A₁(或A₂)和电压表V₁示数，可得结论：　　　　　　　　　　　　　 　　　　　　　 。

(5)定值电阻R₁=　　　　　 ，第三次实验中R₂接入电路的电阻为　　　　　　 。

(6)当滑动变阻器的滑片P向右移动时，电流表A₁示数将　　 　 　 　 ，电压表V₁示数将　　 　　 ，电压表V₂示数将　　　 　　　　 。(填变大、变小或不变)

14．将一台“220V 100W”的电风扇，一个“220V 100W”的充电器，一把“220V 100W”的电烙铁，分别接到达220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是(　 　)

A．电烙铁 　　　　　B．充电器　 　　　C．电风扇　 　　　　　D．一样多

13．在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是(　　 )

A．一定是串联的　 B．一定是并联的　 C．串联、并联都有可能 D．无法判断

12．一只标有“PZ220-60”的白炽灯接在某电路中，测得通过它的电流是0．2A，则这个灯泡的实际功率为(　　 )

A．大于60W　　　　　　　　　　　　 B．等于60W　

C．小于60W　　　　　　　　　　　　 D．不知电压值无法确定

11．有三盏白炽灯，甲标有“PZ220-15”，乙标有“PZ220-40”，丙标有“PZ220-100”，将它们接在家庭电路中，正常工作时的发光情况是(　　 )

　　A．甲灯最亮　　　　 B．乙灯最亮　　 　 C．丙灯最亮　　　　　　　 D．一样亮

10．下列关于信息的传递的说法中，正确的是(　　 )

　　A．声、光和电磁波中，只有电磁波能够传递信息

　　B．固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的

　　C．摄像机拍得的物体图像，直接通过发射天线发射传播信息

　　D．微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息

9．标着额定功率是“60W”字样的电器，可能是下面的哪一种？(　)

　　A．电子表　　　 B．彩电　　 C．电冰箱　　　 D．家用微波炉

8．如图所示，当弹簧测力计吊着一个磁体，沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示测力计示数与水平位置关系的是图中的( 　 　)

　　　　　 　　A　　　　　　 　　　　　B　　　　　　 　 　　　　C　　　　　 　　　 D

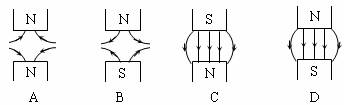

7．下图中所画出的磁极间的磁感线的分布情况，正确的是　　 (　 　)
